9.1. Классификация карт промышленности

Карты промышленности отображают размещение промышленного производства, факторы и условия его развития, взаимодействия с окружающей средой. Различные аспекты промышленного производства (отраслевая специализация, объем валовой продукции, число занятых и т. д.) показываются на картах промышленности по отдельным предприятиям, населенным пунктам, промышленным узлам или по территориально–административным единицам.

Картографирование промышленности сформировалось во второй половине XIX в., хотя характеристики ее элементов и горного дела присутствовали на многих известных русских и зарубежных картах гораздо раньше.

В России карты промышленности стали востребованы с расширением горнозаводского дела на Урале, когда началось создание карт и планов рудников, а с развитием и усложнением экономики страны спрос на них только увеличивался. Наивысшим достижением в дореволюционном картографировании промышленности можно считать «Торгово-промышленную карту Европейской России» В. П. Семенова-Тян-Шанского (масштаб 1:1 680 000), изданную в 1911 г. на основании статистических данных 1900 г.

В 1920-е гг. в России в качестве генеральной линии экономического строительства был провозглашен курс на индустриализацию страны, что стимулировало создание многочисленных карт и атласов промышленности. В эти годы издаются две большие карты промышленности Европейской и Азиатской частей СССР (1927–1929). Большую ценность представляют два картографических произведения — пятитомный «Атлас промышленности СССР» (1929–1931 гг.) и атлас «Промышленность СССР на начало 2-й пятилетки» (1934 г.). В первом распределение разных отраслей промышленности по единицам административно-территориального деления того времени показано способами картодиаграммы и картограммы, а во втором — не статистическими способами, а масштабными значками.

Во второй половине XX в. было составлено достаточно много отраслевых карт промышленности на различные регионы России, а сводная характеристика развития промышленности страны отражена в атласе «Образование и развитие Союза СССР» (1972 г.) и в Атласе развития хозяйства и культуры СССР (1967 г.).

Основные задачи современного картографирования промышленности — показать:

• роль промышленности, отдельных ее отраслей и территориальных сочетаний в хозяйственном комплексе картографируемого региона;

• отраслевую и территориальную структуру, а также функционирование промышленности картографируемого региона;

• объемы промышленного производства по отраслям и подотраслям;

• специализацию отдельных частей картографируемого региона и их форм территориальной организации промышленного производства;

• уровень и темпы промышленного развития как картографируемого региона в целом, так и его отдельных частей;

• внутрирайонные и межрайонные производственные связи картографируемой территории;

• перспективы развития промышленности картографируемого региона.

Промышленность как объект картографирования отличает сложность технологии и организации. Насчитывается множество отраслей и подотраслей, относящихся к различным технологическим циклам и организационно входящих в разные ведомства. Для того чтобы лучше понять существующие приемы, методы и подходы в картографировании промышленности, необходимо как можно подробнее изучить особенности организации и функционирования изображаемой отрасли.

Существуют два подхода к составлению карт промышленности. Первый (в соответствии с классификацией Росстата) можно назвать организационно-технологическим. Он наиболее приемлем для карт научно-справочного назначения, так как обеспечивает системность характеристики промышленных производств. Второй, представляющий стадийно-производственное направление, прежде всего, учитывает характер производства с выделением горнодобывающей и обрабатывающей промышленности. Отрасли добывающей промышленности подразделяются по группам и видам полезных ископаемых, а обрабатывающей — по отраслям в соответствии с первой классификацией. Выделение отраслей добывающей и обрабатывающей промышленности часто применяется при составлении учебных и краеведческих экономических карт. На научно-справочных картах подобный подход к составлению используется при характеристике отраслей промышленности, связанных с минерально-сырьевой базой, а на типологических общепромышленных картах — там, где важно выделить первичные и вторичные отрасли промышленного производства [8].

Классификация по назначению (на базе классификации В. Т. Жукова) определяет области и методы их использования. Среди карт и атласов хозяйственного назначения выделяются: ресурсов и условий размещения и развития промышленного производства; промышленных предприятий и комплексов; результатов хозяйственной деятельности; перспектив развития промышленности.

Справочные карты и атласы делятся на научно-справочные и научно-популярные, учебные — по уровню сложности содержания (для начальной школы, средней и высшей). Рекламно-презентационное направление представляет карты, особым образом оформленные для сопровождения научных докладов или деловых презентаций, для формирования потребительского спроса, они отличаются визуальной привлекательностью, ярким и броским оформлением, часто включает дополнительные тексты, графики, таблицы.

Классификация по назначению заметно проще для собственно карт промышленности, в то время как при рассмотрении других карт, отражающих элементы индустриального производства, а также комплексных атласов, содержащих разные виды и типы карт, дело обстоит гораздо сложнее.

Подробная классификация карт промышленности по тематике дана на рисунке 9.1.

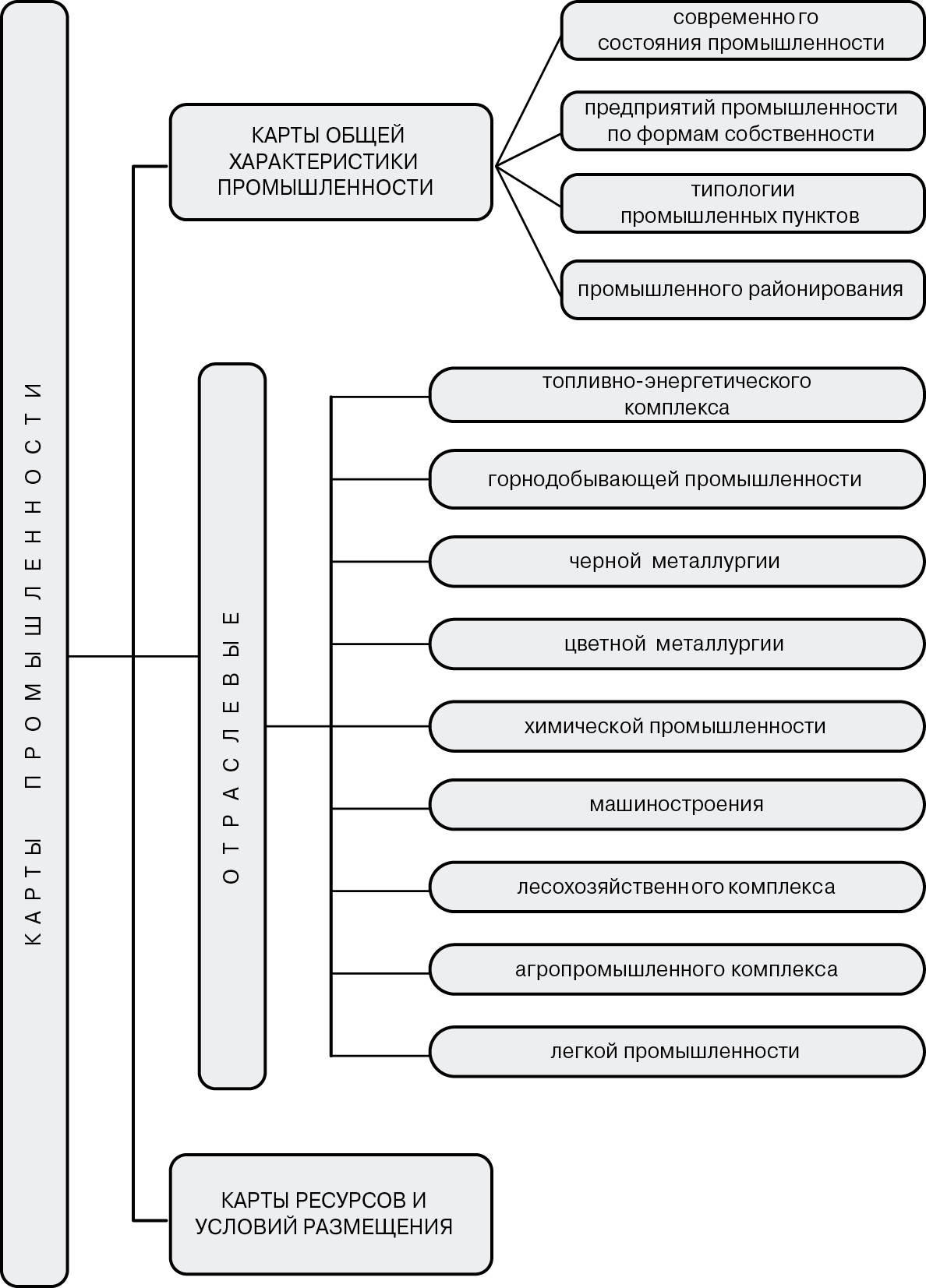

Рис. 9.1. Классификация карт промышленности по тематике

Сообразно использованию методов научного анализа и синтеза выделяют:

1) аналитические карты, которые обычно характеризуют только размещение промышленных пунктов или предприятий или классифицируют их по какому-либо параметру (например, размеру);

2) комплексные карты, совмещающие несколько аспектов аналитической или синтетической характеристики картографируемых объектов и явлений;

3) синтетические карты промышленности, дающие общее интегральное изображение территориально-промышленного комплекса или района (карты промышленного районирования; типологии промышленных узлов, центров, пунктов и предприятий).

9.2. Особенности промышленности как объекта картографирования.
Единицы и показатели картографирования

Картографированию промышленности должна предшествовать большая работа по накоплению специальных знаний, необходимых для картографического решения предложенной темы; в случае разработки блока производственной сферы для атласа требуется понимание, насколько целесообразно создавать те или иные карты. При разработке произведений промышленной тематики и выборе показателей, как правило, не обходится без консультаций с экономгеографами и экономистами ввиду сложности организации и особенностей самих объектов картографирования.

Специфическая особенность промышленных предприятий в том, что они размещены в конкретных точках — населенных пунктах и, вместе с тем, в процессе своего развития формируют территориальные сгустки — промышленный пункт, центр, узел, группировку и район, которые в свою очередь притягивают к себе другие отрасли экономики (например, транспорт) и население.

Промышленный пункт — это промышленное образование, территориально локализованное в одном населенном пункте, представленное одним промышленным предприятием.

Под промышленным центром понимается достаточно крупное промышленное образование, территориально локализованное в одном населенном пункте, включающее либо несколько некрупных промышленных предприятий, не имеющих между собой существенных производственных связей, либо одно крупное промышленное предприятие.

Промышленный узел — это такая форма территориальной организации промышленности, которая образует систему взаимосвязанных в производственном отношении промышленных предприятий, объединяемых общностью территории и инфраструктуры.

Под промышленной группировкой понимается такая форма территориальной организации промышленности, при которой наблюдается тесное соединение нескольких промышленных предприятий, не имеющих взаимосвязей.

Промышленный район — это тесное соединение промышленных предприятий, между которыми осуществляется взаимодействие. Если взаимодействие осуществляется в рамках определенной отрасли промышленности, то это отраслевой промышленный район, а если в рамках нескольких отраслей промышленности — то межотраслевой. Промышленные районы являются ядрами, вокруг которых формируются районы экономические.

При картографировании промышленного производства иногда характеризуется определенный населенный пункт или отдельное предприятие (уровень промышленных пунктов и центров), а иногда территория (уровень промышленных узлов, группировок и районов).

Основными критериями, определяющими выбор уровня промышленного картографирования, являются назначение и масштаб создаваемого картографического произведения.

При картографировании размещения промышленного производства, прежде всего необходимо выделить промышленные пункты и центры. Но при этом необходимо учитывать состояние развития промышленности и ее специфики в различных странах и территориальных комплексах. При определенных обстоятельствах, и промышленный центр можно посчитать промышленным узлом; например, в малых странах промышленный узел может иметь несколько сотен занятых, а для стран, больших по площади, этот показатель будет на порядок больше.

Понятие промышленного района тоже очень расплывчатое. На мировой карте в рамках отдельного государства иногда выделяют лишь 2–3 промышленных района, а на карте самого этого государ­ства их значительно больше, т. е. степень таких форм генерализации как обобщение и отбор, зависит от масштаба картографического произведения.

Изображение промышленной агломерации встречается в отечественных картографических произведениях крайне редко, хотя именно это понятие наиболее полно характеризует некоторые промышленные регионы центральной части России, Сибири и Дальнего Востока. Подобное зонирование прослеживается далеко не на всех картах и определяется опять же масштабом и особенностями картографируемой территории.

Большое значение в картографировании промышленности имеет выбор единиц картографирования. Выполнение населенными пунк­тами функции основной единицы картографируемой территории является типичным для всего раздела социально-экономических карт. Если на карте значком отмечается не отдельный промышленный объект, а группа предприятий, относящихся к одной отрасли, то единицей картографирования будет отрасль. При картографировании промышленности по промышленным центрам или пунктам качественная характеристика может быть дана по типу или отраслевой структуре промышленности. В первом случае цвет значка показывает, какое сочетание отраслей в данном пункте преобладает. Во втором случае характеризуется структура, когда каждой отрасли отведен свой цвет. При необходимости отраслевая структура может быть показана очень детально, или же могут быть отражены лишь несколько наиболее развитых отраслей. На мелкомасштабных картах единицей картографирования может служить промышленный район. Наиболее логичным является картографирование промышленности по промышленным пунктам, а для оперативных карт, так же как и для научно-справочных карт узких отраслей производства, весьма информативным является картографирование по предприятиям.

Важную функцию при картографировании промышленности выполняет масштаб создаваемого картографического произведения. Его выбор зависит от характера размещения промышленности (например, для промышленных производств на отдельных территориях, для массовых и рассредоточенных промышленных производств часто составляют отдельные карты в более крупных масштабах) и от важности картографируемых отраслей для экономики региона и страны в целом (более крупный масштаб — для более важных отраслей). В свою очередь сам масштаб определяет, во-первых, степень генерализации и иерархический уровень характеристики промышленных производств, во-вторых, наличие зонирования, и, в-третьих, способы изображения объектов и систем промышленного производства. Так, на карте мира используются площадные, внемасштабные и некоторые другие знаки. На картах самого крупного масштаба используются те же самые условные знаки, но меняется детальность и точность локализации знака.

Промышленность характеризуется комплексом количественных и качественных показателей. Среди количественных наиболее простой показатель для сравнения предприятий — объем продукции в натуральном или стоимостном выражении. Натуральное выражение объема используется для сопоставления предприятий по мощности только на узкоотраслевых картах. Хотя показатель этот привлекателен своей вещественной конкретностью, для общепромышленного картографирования он неудобен из-за разнородности и несопоставимости разных видов продукции. Показатель объема продукции привлекателен также наглядностью и простотой, однако он может сильно искажать мощность предприятий и их объединений, так как важные детали общей продукции могут создаваться в других центрах. В целом, объем продукции каждый год может меняться достаточно резко, и это приводит к быстрому старению карт.

Широкое распространение получил другой показатель — численность занятых на предприятии людей. Он универсален, пригоден как для отраслевых, так и общеэкономических карт, но имеет недостаток: преуменьшает значение малотрудоемких, в том числе передовых производств, не отличающихся большим количеством занятых рабочих рук. Показатель численности работающих на предприятии может скрывать недостаточную техническую оснащенность производства.

Показатель стоимости основных производственных фондов характеризует мощность и уровень модернизации производства, к тому же он более стабилен, что имеет существенное значение при картографировании. При определении величины значков предприятий на основании этого показателя большими размерами выделяются те, где преобладает дорогостоящее автоматизированное оборудование, а штат работников невелик. Данный показатель применяется на картах справочного и научно-справочного назначения.

Иногда величина значков промышленных центров, за неимением других данных, рассчитывается по численности в них населения. Конечно, нет полного соответствия между людностью городов и степенью их промышленного развития, так как населенный пункт может быть просто крупным курортным центром, но чаще всего это соответствие все же прослеживается. Во всяком случае, подобная характеристика промышленных центров лучше, чем полное отсутствие их различий по величине в случае применения значков одинакового размера.

Источниками для составления карт промышленности служат учетно-статистические материалы: данные по отдельным промышленным предприятиям, центрам и пунктам промышленного производства, статистика по областям, регионам, субъектам федерации. Для научно-справочного картографирования необходимо привлечение литературных и справочных материалов с характеристикой населенных пунктов как центров и пунктов промышленного производства. В ряде случаев возможно использование данных дистанционного зондирования при уточнении расположения промышленных объектов.

При создании карт промышленности, в основном, используется способ значков и локализованных диаграмм (с привязкой по пунктам), картограмм и картодиаграмм (по площадям). Чаще всего при автоматизированном картографировании применяется второй способ.

9.3. Общепромышленные карты

Карты промышленности делятся на общие, показывающие состав и размещение производства в целом, и отраслевые, которые содержат более конкретную и подробную характеристику отдельных направлений производства.

К числу общих карт промышленности относятся карты истории промышленного освоения территории и современного состояния промышленности, типологии промышленных пунктов, распределения предприятий по форме собственности, карты промышленного районирования.

Карты истории промышленного освоения территории составляются на основании анализа архивных, литературных и других материалов. Целью карт современного состояния промышленности является показ промышленного развития района на дату составления карты или атласа. И современные, и исторические карты дают комплексную, или синтетическую характеристику ведущих отраслей промышленности. На них показывается вся промышленность — добывающая и обрабатывающая.

Общепромышленные карты различаются между собой по содержанию и методам составления. На картах крупного масштаба показывают предприятия с указанием их размера, а на мелкомасштабных изображают только промышленные районы и центры («Комплексный атлас Украины», 2005).

В атласах на общепромышленных картах, как правило, используются два традиционных способа изображения: способ значков и способ качественного фона. Объем валовой продукции в пункте — это величина внемасштабного знака, а его структура — набор и величина основных отраслей промышленности. В атласе Алтайского края на карте промышленности 1937–1939 гг. способом качественного фона характеризуются три уровня промышленного развития административных районов (выше среднего, средний и ниже среднего). Значковый способ часто сочетается со способом картограммы, при этом последним показывается удельный вес в общем объеме промышленного производства в районе.

В зависимости от масштаба создаваемой карты промышленность отображается с разной подробностью. На картах достаточно крупного масштаба есть возможность нанести каждое предприятие отдельным значком Цвет в этом случае может показать специализацию предприятия, а площадь — его размер. Для мелких предприятий принимается условная ступенчатая шкала, для более крупных — условная непрерывная шкала.

Общепромышленные мелкомасштабные карты, создаваемые на территории России не отличаются детальностью территориальной и отраслевой характеристики. Отдельные предприятия, как правило, не наносятся, промышленность отображается суммарно по центрам. Исключение составляют немногочисленные рукописные научно-справочные карты промышленности, создаваемые в исследовательских институтах и других научных центрах страны.

9.4. Отраслевые карты промышленности

Отраслевые карты обычно характеризуют определенную отрасль промышленности в целом, например, карты топливной
промышленности, черной и цветной металлургии, химической и лесной промышленности, машиностроительного и аграрно-промышленного комплексов, а также других отраслей. Они показывают, прежде всего, промышленную специализацию района. Эта подгруппа карт промышленности наиболее распространена.

Содержанием отраслевых частных, или узкоотраслевых карт, является характеристика отдельных подотраслей промышленного производства, например, карты отдельных отраслей машиностроения: автомобилестроения, самолетостроения и т. д. Частные отраслевые карты характеризуют конкретное размещение промышленных предприятий с указанием их мощности и отраслевой специализации. На них особенно важен показ местных сырьевых ресурсов, степени и направлений их использования.

Существуют разные подходы к картографированию отраслей промышленности, которые зависят от уровня территориальной организации производства и от связи отрасли со смежными производствами.

Как правило, на карте каждая из основных отраслей промышленности показывается определенным цветом (например, красный цвет — для машиностроения, зеленый — для лесной промышленности, желтый — для пищевой, голубой — для текстильной), в связи с чем легко определить те населенные пункты, где развита эта отрасль.Иногда вместо цвета используют штриховку.

Для более полного понимания специфики и особенностей картографирования промышленного производства рассмотрим карты основных отраслей промышленности.

Карты горнодобывающей и топливно-энергетической промышленности. Среди карт конкретных отраслей промышленности наиболее многочисленны и довольно разнообразны карты отраслей добывающего промышленного комплекса.

Горнодобывающая промышленность объединяет отрасли по разведке месторождений полезных ископаемых, их добыче из недр Земли и первичной обработке.

В соответствии с делением горной промышленности на группы существуют соответственно карты: добычи топлива (нефти, природного газа, угля, сланцев, торфа), добычи руд (железных, марганцевых, руд цветных, благородных и редких металлов, радиоактивных элементов), добычи неметаллического сырья (мрамора, гранита, асбеста, мела), добычи горнохимического сырья (апатита, калийных солей, селитры), последние чаще всего представлены в разделе химической промышленности.

Месторождения полезных ископаемых показываются не только на картах отраслей добывающей промышленности, они могут присутствовать и на других отраслевых картах. Это различной конфигурации треугольники, прямоугольники, звездочки, кружки и т. д., которые для горючих и нерудных полезных ископаемых выполняются в черно-белом варианте. Рудные полезные ископаемые изображаются кружками, обычно цветными. Эти знаки могут дополняться штрихами, буквенными и цифровыми индексами (символами), отражающими характеристики объектов. Размеры условного знака полезного ископаемого указывают ранг объекта. Система значков, ставшая традиционной, приводится в учебниках достаточно часто, она используется повсеместно в нашей стране, на зарубежных картах значки могут быть несколько модифицированы. Для изображения полезных ископаемых, основным достоинством должна быть простота и хорошая различимость даже при чтении карты издали (рис. 9.2).

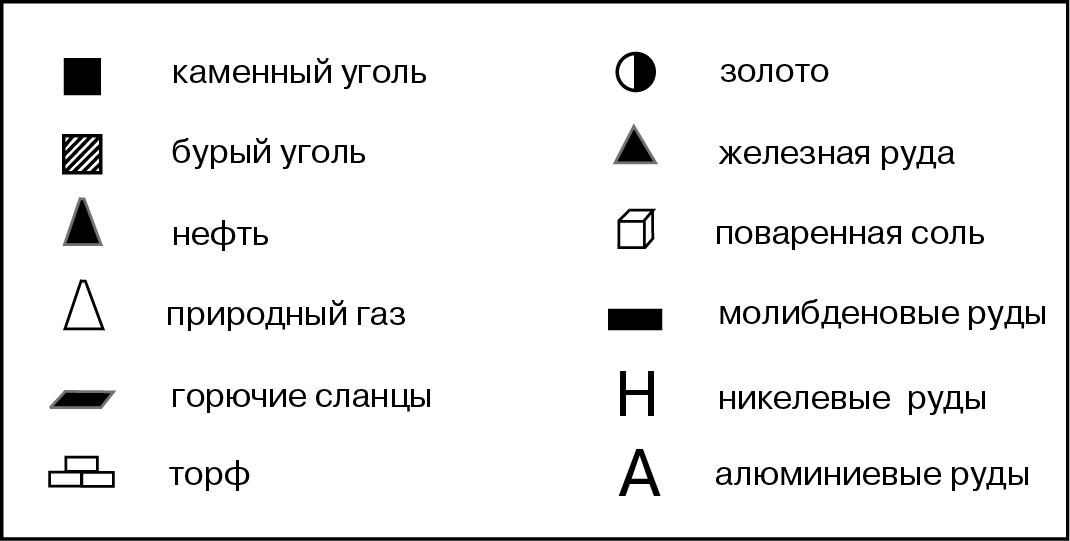

Рис. 9.2. Значки, используемые для изображения полезных ископаемых

Наряду со значками используется способ ареалов. Крупные месторождения, например, каменноугольные бассейны или неф­тегазоносные площади, занимающие территории, выражаемые в масштабе карты, показываются способом ареалов с использованием разных цветов: для топливных ресурсов используется темно-коричневый цвет, для горно-химического сырья — фиолетовый, для руд металлов — красный.

Для отображения сравнительной величины месторождений (по объему запасов) служит размер значка. Однако если на карте показываются разные виды полезных ископаемых, например, бурого угля и полиметаллических руд, сравнить их запасы по весу невозможно, так как они оцениваются разными количественными показателями (тоннами и м3). На многих картах (на учебных — почти всегда) количественные характеристики не указываются. В этом случае шкала дается в нескольких градациях: крупные, средние, другие значительные месторождения, небольшие, прочие.

Эксплуатируемые месторождения выделяют среди прочих круглой обводкой значка или иной его модификацией. Горная промышленность может быть включена в качестве одного из секторов в общий значок (круговую диаграмму), показывающий структуру отраслей промышленного региона (населенного пункта), а ее доля будет рассчитана по какому-либо из сопоставимых показателей (стоимость валовой продукции, численность работающих, размеры основных фондов).

Виды полезных ископаемых указываются присвоенным ему цветом и символом, а россыпи обозначаются линейными и площадными знаками. Металлические полезные ископаемые изображаются символом химического элемента, неметаллические — символом минерала.

Обычно на картах показываются объемы и видовой состав месторождений, иногда — геологическое строение территории. Карты могут дополняться объяснительными записками, подробно описывающими месторождения полезных ископаемых соответствующей территории (см. например, «Карту полезных ископаемых СССР» 1:5 000 000, 1988).

Карты научно-справочного содержания должны характеризовать площади залегания каменных и бурых углей, перспективные нефтегазоносные площади, торфяные залежи и месторождения топливно-энергетических, металлических и неметаллических полезных ископаемых. Некоторые тематические карты отражают историю изучения минерально-сырьевых ресурсов страны, показывают месторождения, бассейны и площади залегания полезных ископаемых, открытых в определенный период времени.

Карты полезных ископаемых включаются в энциклопедические издания, серия таких карт содержится в «Горной энциклопедии».

Геолого-промышленная карта всей минерально-сырьевой базы должна показать в графической форме рациональность использования минерального сырья, его резервы, рациональность размещения горнодобывающих предприятий, возможности и перспективы их развития в связи с потребностью предприятий. Процесс составления геолого-промышленной карты минерально-сырьевой базы включает два этапа:

1) составление реестровых карт для каждого вида полезных ископаемых, которые используются определенной отраслью промышленности;

2) составление карты минерально-сырьевой базы определенной отрасли, которая должна отобразить месторождения ископаемых всех видов, которые есть или могут быть в будущем основным и дополнительным сырьем, топливом.

Кроме месторождений полезных ископаемых, на геолого-промышленную карту наносят горнодобывающие и обогащающие предприятия. Общим условием, которое должно определить отбор показателей и объектов, способы и приемы картографирования, должно быть наирациональнейшее использование богатства недр.

В 1999 г. был издан «Геолого-промышленный атлас Канско-Ачинского угольного бассейна». Первая его часть представляет карты общего назначения (в том числе карту топливной угольной базы, месторождений ископаемых), вторая его часть — это геолого-промышленные карты.

Топливно-энергетическая промышленность состоит из отраслей, занимающихся добычей и переработкой топливно-энергетического сырья. Карты отображают как центры добычи, так и центры переработки различных видов топлива.

Экономическое значение месторождений определяется по размеру добычи, реже — по величине запасов. Предприятия по переработке сырья показываются способом значков и характеризуются по мощности, например, нефтеочистительные заводы — по количеству нефти, перерабатываемой в год одним заводом. Специализация предприятий различных стран обусловливается имеющейся сырьевой базой и показывается на картах цветом значка. При наличии данных следует отобразить, на каком сырье работают предприятия, на местном или привозном. Около нефтеочистительных заводов способом локализованной диаграммы можно показать количество импортированной нефти.

На картах топливной промышленности обязательно наносятся трубопроводы с подразделением на действующие, строящиеся и проектируемые.

Особенности картографирования данной отрасли можно видеть на карте «Угольная промышленность» (Планово-экономический атлас Дальневосточного экономического района,1989 г.). Ее фон соответствует доле районов в добыче угля. Размер значков показывает объемы добычи, а цвет — себестоимость (в пересчете на условное топливо, так как каменный и бурый уголь дают разное количество электроэнергии) (рис. 9.3). Буквы используются для характеристики типа угля; дополняют карту графы, демонстрирующие структуру использования добытых ресурсов.

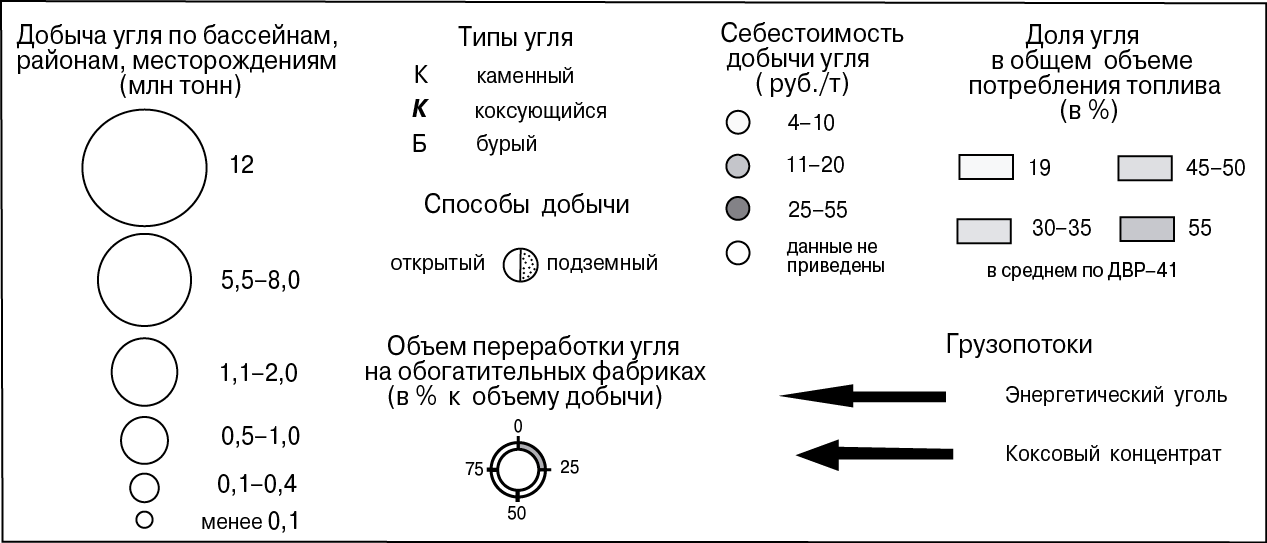

Рис. 9.3. Легенда к карте «Угольная промышленность»
Источник: Планово-экономический атлас Дальневосточного экономического района, 1989 г.

Карты металлургической промышленности отображают размещение предприятий и центров черной и цветной металлургии, иногда размещение населения, занятого в этой отрасли промышленности.

Черная металлургия составляет основу всего индустриального хозяйства и определяет развитие других отраслей промышленности. Она охватывает весь процесс от добычи, обогащения железных, марганцевых, хромитовых руд до производства чугуна, стали, проката и их сплавов. Основа отрасли — металлургический передел: чугун — сталь — прокат; остальные производства обеспечивают основной производственный процесс.

За единицу картографирования принимается основной тип предприятий: металлургический комбинат и завод с полным металлургическим циклом; или передельные заводы с не полным металлургическим циклом. Величина знака соответствует годовой производственной мощности завода. При картографировании комбината выделяются отдельные входящие в его состав производственные звенья (рудники, фабрики обогащения, заводы), а также указывается их производственная мощность.

Формой знака выделяются виды производств (например, квадрат — обогащение и агломерация руды, пунсон — металлургический передел), а цветом — их дополнительная характеристика. Так, цвет знака обогатительной фабрики показывает, какая руда обогащается (железная, марганцевая и др.), цвет кружка — характер металлургического передела (доменный, сталеплавильный, прокатный).

Мощность предприятия целесообразно показывать значком геометрической формы по отдельным металлургическим агрегатам, объемы доменных печей указывать в кубических метрах, мартеновских печей — в тоннах стали и прокатных станов — в млн. тонн проката в год. Учитывая, что развитие черной металлургии сильно зависит от сырьевых и топливно-энергетических ресурсов, на карту иногда наносится сырьевая база: месторождения железных руд и коксующегося угля (с указанием запасов).

Абсолютно оригинальная карта черной металлургии масштаба 1:3 250 000 представлена в атласе Японии 1958 г. На ней используется три показателя: число занятых в металлургии рабочих, количество заводов и валовая продукция в натуральном выражении. Графически первый показатель отображен высотой прямоугольника, второй — основанием прямоугольника, третий — кружком. Цвет прямоугольников передает специализацию заводов (рис. 9.4).

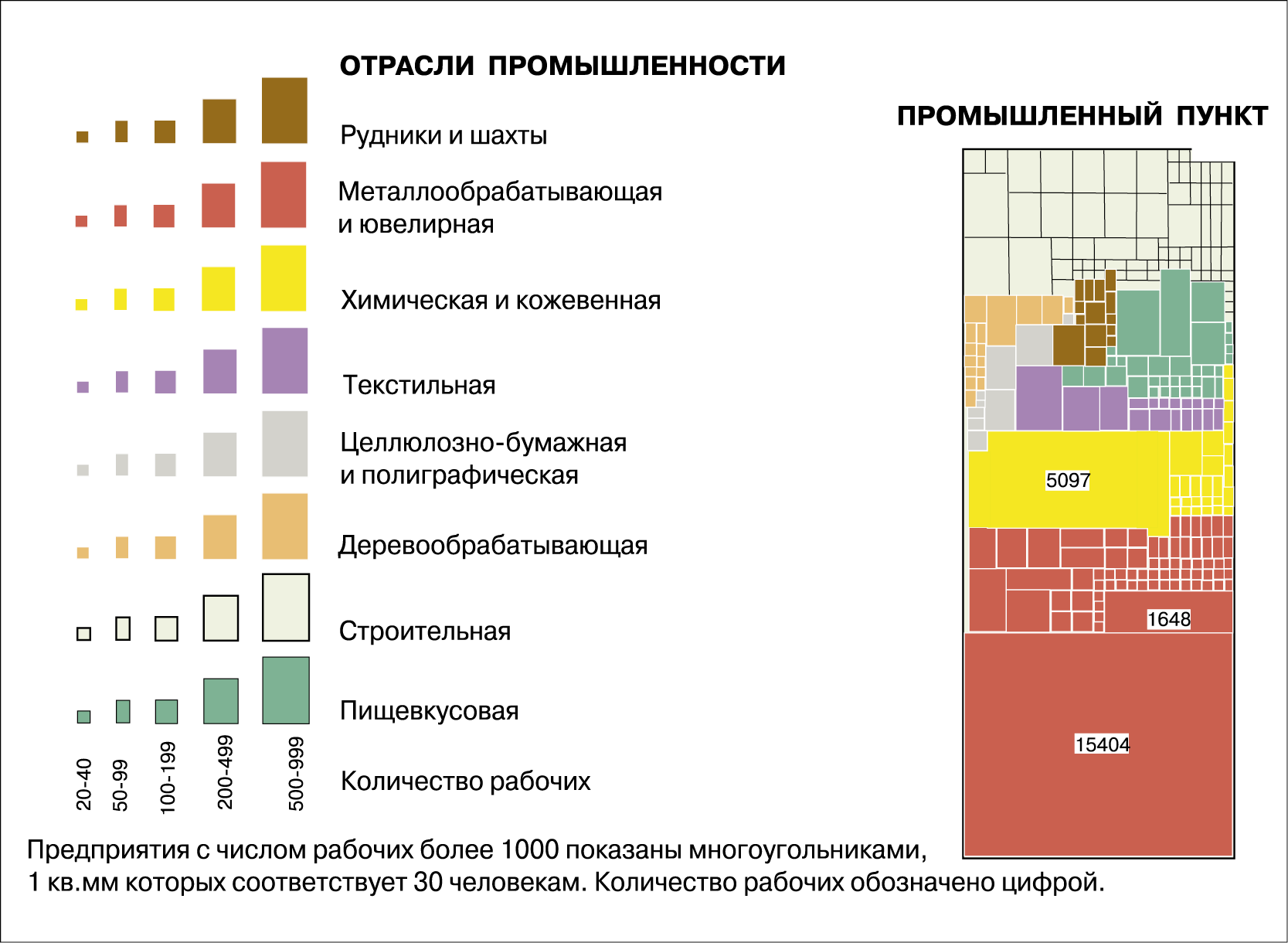

Рис. 9.4. Легенда к карте промышленных пунктов. По атласу Японии, 1958 г.

Достаточно часто черная и цветная металлургия картографируются совместно, при этом для каждой отрасли отображается сырьевая база. Для цветной металлургии цветом показывается производство соответствующих металлов: меди, свинца и цинка. Для черной металлургии могут быть приведены стадии от выплавки чугуна и стали до производства проката. Если есть возможность дать дополнительную характеристику предприятий, то их делят на действующие, расширяющиеся и ликвидируемые. Уровень развития отраслей может быть показан по районам в матричной форме. Результатом сочетания уровней развития отраслей в виде матрицы является синтетическая группировка черной и цветной металлургии по районам. В том случае, когда предприятие работает на привозном сырье или топливе, масштабными стрелками отмечают, откуда они поступают и в каком количестве.

Карты химической промышленности дают информацию о составе отрасли, которая включает как добывающие подотрасли (горнохимическую промышленность), так и обрабатывающую (химию полимеров или химию органического синтеза). Карты показывают территориальную организацию промышленного производства, могут дать характеристику отраслей, поставляющих сырье для химической промышленности, позволяют сделать выводы о факторах, влияющих на эффективную организацию предприятий химической промышленности.

Одним из ярких примеров картографирования данной отрасли является карта «Химическая промышленность. Социалистические страны Европы» (масштаб 1:1 000 000, 1988 г.). Эта карта — пример синтетического направления картографирования. На ней представлены все уровни иерархии территориальной организации промышленного производства: промышленные районы, группировки, узлы, центры и пункты. Количественные показатели на карте отсутствуют, в основном приведены показатели обобщающие, что связано с режимным ограничением статистики по химической промышленности.

При создании данной карты была сделана попытка отобразить цепочки энергопроизводственных циклов, начиная от добычи или производства первичного сырья и заканчивая получением готовой продукции. Первая стадия на карте показывает добычу и производ­ство химического сырья. Здесь представлено огромное разнообразие разнородного сырья: горнохимическое, углеводородное, сырье растительного и животного происхождения, продукты переработки угля и горючих сланцев, нефти и газа и др., т. е. подход к отображению химического сырья комплексный. Вторая стадия представлена обработкой, а именно: производством продуктов органического и микробиологического синтеза, полимерных материалов и др.

На картах химической промышленности целесообразно показать связь между отраслями химической, нефтехимической, микробиологической промышленности, лесохимии, представленных на территории края, и сырьевой базой, включающей горнохимическое сырье (минеральные соли), продукцию сельского хозяйства для микробиологической промышленности (облепиха) и сырье для лесохимии (живица). На картах подобной тематики желательны были бы характеристики населенных пунктов, поставляющих трудовые ресурсы для этой отрасли промышленности.

Многие подотрасли химической промышленности, такие как фармацевтическая промышленность или биоиндустрия — одна из самых новых и наукоемких отраслей, — картографически совершенно не представлены. Карта «Медицинская промышленность» в Национальном атласе России (т. 3, 2008 г.) — практически единственная, в которой для всей территории страны показаны промышленные центры химико-фармацевтической промышленности. Отобразить потенциал широкого использования живых организмов биологических продуктов и биотехнологических систем в производственной сфере очень сложно. Необходимы разработки новых элементов содержания карт, таких как количество биотехнологических и фармацевтических компаний в разных странах, их рыночная цена на фондовом рынке, объем производства основных видов биотехнологической продукции и объем ежегодных иностранных инвестиций в отрасль.

Картографирование сырьевой базы, промышленных предприятий, связей между промышленными фирмами, финансирующими биотехнологические институты, и самими институтами могло бы также существенно помочь изучению этой новой отрасли.

Карты машиностроительного комплекса имеются во всех комплексных атласах, причем возможны два пути создания карт этой отрасли — или одна карта с нанесением всех предприятий отрасли, или создание серии карт профилирующих отраслей машиностроения: общего, тяжелого, среднего и точного. На большинстве карт комплекса, как и при картографировании других отраслей промышленности, показывается размещение отдельных предприятий и центров (значковым способом) или объем общего промышленного производства регионов (способом картодиаграммы) с показом всех отраслей внутри одного знака. Среди карт различных групп — тяжелого, среднего, точного машиностроения — много узкоотраслевых, отображающих различными цветами десятки подотраслей: судостроение, приборостроение, станкостроение, сельскохозяйственное машиностроение и т. д.

В каждом комплексном региональном атласе обычно бывает представлена карта той отрасли машиностроения, которая больше всего развита или имеет наибольшее значение в промышленности региона. С помощью модификации значка можно показать строящиеся или расширяющиеся предприятия. Если на территории картографируемого региона нет всей необходимой сельскохозяйственной техники, то дополнительно дается карта ввоза сельскохозяйственной техники из других районов. В результате объем производства будет представлен на основной карте, а объем ввоза — на дополнительной.

Основная проблема, возникающая при создании таких карт, — их соотношение. В случае использования легенд с одинаковыми шкалами значков на дополнительной карте размер этих значков будет неоправданно большим. Если же шкалы различны, то визуально будет казаться, что в картографируемом регионе производится больше, чем ввозится. Решение об использовании различных шкал предусматривает наличие диаграммы, показывающей соотношение произведенной и ввозимой техники. Этот вариант более предпочтителен.

На карте мира подобной тематики могут быть показаны крупнейшие зарубежные и отечественные машиностроительные компании, их структура и объем производства, средняя численность работников промышленности, а также объем иностранных заказов.

Карты лесной промышленности показывают лесозаготовку, механическую обработку (производство строительных материалов и мебельное производство) и химическую обработку древесины (целлюлозно-бумажную промышленность и лесохимию).

Карту лесозаготовительной промышленности целесообразно составлять в комплексе с картой лесосырьевых ресурсов. Для каждого лесхоза показывают его сырьевую зону: контуры покрытой лесом площади с выделением эксплуатационных площадей; запасы леса по преобладающим видам пород и в м3/га.

На карту с такой нагрузкой наносятся центры лесхозов и леспромхозов, значок которых указывает их производственную мощность — максимальный годовой объем вывоза древесины.

Карта может быть дополнена картограммами, показывающими вывоз древесины или площадь лесов на душу населения.

Деревообрабатывающая промышленность включает лесопильное и фанерное производства, производство стандартных домов и мебельное. За единицу картографирования принимается предприятие с указанием его производственной мощности и более узкой специализации.

Карта, объединяющая целлюлозно-бумажную, гидролизную и лесохимическую промышленность, также относится этой группе. Объединение этих отраслей на одной карте объясняется особенностями их технологии, базирующимися на химической переработке древесного сырья. Картографирование в данном случае выполняется по отдельным предприятиям (по производственной мощности и виду используемого сырья).

Для комплексной характеристики рассматриваемой отрасли на карте лесозаготовительной и деревообрабатывающей промышленности должны быть показаны: объем вывезенной древесины по лесхозам и леспромхозам (способ картодиаграмм), лесохозяйственные районы и лесопокрытые территории, границы (способ ареалов) и центры (способ значков) лесхозов и леспромхозов; также желательно указать направление сплава.

Карты пищевой и легкой промышленности показывают общие закономерности распространения и развития этих отраслей в районе, обеспеченность населения соответствующей продукцией. Размещение производств показывают по промышленным пунктам с указанием общей величины производства (по числу занятых или стоимости валовой продукции) и его структуры. По административным районам отображают производство продукции пищевой или легкой промышленности в расчете на одного жителя.

Карты пищевой промышленности очень разнообразны по содержанию (пищевая промышленность включает больше 20 отраслей) и степени подробности. Они ориентируются в своем размещении на ресурсы сельскохозяйственного сырья. Методика составления всех карт сравнительно однотипна: показываются отдельные предприятия, группы предприятий или промышленные пункты. Карты пищевой промышленности могут быть общие (показываются все отрасли промышленности) и отраслевые (показывается одна или две-три родственные отрасли: например, сахарная и кондитерская и т. д.).

Комплексная характеристика таких отраслей может быть представлена посредством использования сложных внемасштабных знаков, состоящих из двух частей. Одна часть отражает обеспеченность предприятия местным сырьем, а другая раскрывает производственные мощности и специализацию предприятия. На карте «Маслосыродельная и молочная характеристика» из атласа Северного Казахстана (1970 г.) границы сырьевых зон выделены не по административным районам, а по границам сельскохозяйственных предприятий, а характеристика этих зон дается по мощности заготовок сельской продукции в расчете на единицу сельскохозяйственных угодий (способ картограмм).

На узкоотраслевых картах желателен показ местных сырьевых ресурсов, степени и направления их использования. Например, на карте маслосыродельной и молочной промышленности должны быть показаны все основные звенья данного производства. Одним из основных преимуществ узкоотраслевых карт является то, что они позволяют изучать особенности территориального баланса местных сырьевых ресурсов и производственных мощностей, определять степень их использования.

На картах легкой промышленности показывают предприятия картографируемого региона, их специализацию и ведомственную подчиненность. Основной показатель на всех картах — объем валовой продукции в млн руб. в год. Некоторые карты показывают межрайонные связи по изделиям легкой промышленности, на них способом картодиаграмм представлен ввоз и вывоз продуктов.

Помимо общей карты легкой промышленности в атласах размещают карты основных направлений данной отрасли, представленных на изучаемой территории: например, швейной, текстильной и кожевенно-обувной промышленности. Анализ этих карт позволяет делать выводы об обеспеченности региона сырьем, о направлениях ввоза и вывоза продукции. На картах выделяют фабрики, комбинаты, заводы и цеха, где осуществляется ремонт изделий. Размеры значков должны быть сопоставимы для сравнения реального веса различных отраслей легкой промышленности.

9.5. Синтетические карты промышленности

Синтетические карты могут быть двух типов: территориальной дифференциации (карты промышленного районирования) и типологической дифференциации (карты типов промышленных пунктов).

В атласном картографировании в основном встречаются карты типов промышленных пунктов, узлов и районов. Их создание основано на многообразной географической и экономической информации о промышленном производстве. Карты типов промышленных пунктов представлены чаще, узлов и районов — гораздо реже, так как последние целесообразно создавать лишь при картографировании крупных и промышленно развитых регионов, где важно выявление сложных территориальных сочетаний промышленности.

Карты типов промышленных пунктов. Необходимость создания таких карт в атласах вызывается тем, что, во-первых, именно карты типов промышленных пунктов дают наиболее полную характеристику размещения промышленного производства; во-вторых, они в определенной степени восполняют пробелы в отношении отраслей, лишенных отраслевых карт; в-третьих, они дополняют общепромышленную карту со структурными значками, составляемую по одному из общепринятых показателей (числу жителей или численности занятых).

При выделении типов промышленных узлов и пунктов в пределах отдельных экономических районов должна учитываться совокупность показателей. Общим признаком является степень участия определяемого пункта в межрайонном территориальном разделении труда. По нему промышленные пункты подразделяются на три категории: межрайонного, внутрирайонного, местного значения.

Второй типологический признак — это специализация промышленного пункта1. Она определяется по степени товарности каждой из развитых в узле отраслей и высчитывается отношением вывозимой товарной продукции ко всей производимой в пункте (узле).

Третий признак — объем производимой в узле или пункте промышленной продукции. По нему все пункты подразделяются на группы: крупные, средние, мелкие и т. д.

Графически объем производства в промышленном пункте показывается величиной знака, специализация — цветом, а участие в межрайонном разделении труда — обводкой знаков. Таким образом, на карте отражается характеристика каждого промышленного пункта суммарным значком, единственным в легенде.

Картографирование промышленных узлов представляет собой хороший пример синтетической карты. Синтез может быть осуществлен по различным критериям: с позиции общегосударственного, районного или областного подхода. Характеристика промышленных узлов на карте дается очень детально. По объему выпускаемой промышленной продукции они подразделяются на категории: крупнейшие, крупные, средние и т. д. Этот показатель должен быть скоррелирован с учетом численности жителей.

Современный уровень промышленного освоения обусловил формирование промышленных узлов нового типа с равноценным развитием как добывающих, так и соответствующих им обрабатывающих отраслей, поэтому можно не показывать узлы с преобладающим развитием добывающих отраслей «в чистом виде». Большинство же пунктов, специализирующихся на добывающих отраслях, по форме своей территориальной организации относятся к промышленным центрам. Например, старые районы нашей страны, освоенные в промышленном отношении, представляют сложившиеся узлы. Районы нового освоения отличаются преимущественным развитием такой формы территориальной организации, как промышленный центр. Некоторые из них можно рассматривать как переходную форму к образованию узла.

Пример типологии промышленных пунктов приведен в учебнике О. А.Евтеева [4], но ввиду важности и значимости этой классификации остановимся на ней еще раз. Итак, промышленные пункты подразделяются на многоотраслевые, разноотраслевые, специализированные, узкоспециализированные.

Многоотраслевые — с промышленностью общегосударственного значения, с большой долей промышленности межрайонного значения с преобладанием отраслей:

• машиностроения, легкой, пищевой;

• деревообрабатывающей, машиностроения;

• нефтеперерабатывающей, рыбной;

• легкой, пищевой.

Разноотраслевые — преимущественно местного значения с преобладанием промышленности:

• металлообрабатывающей и ремонта сельскохозяйственных машин;

• лесозаготовительной и деревообрабатывающей;

• пищевой (кроме рыбной);

• рыбной;

• легкой.

Специализированные — с промышленностью общесоюзного значения:

• нефтеперерабатывающей;

• газовой;

• лесозаготовительной и деревообрабатывающей;

• пищевой (кроме рыбной);

• рыбной.

Узкоспециализированные — с промышленностью местного значения:

• металлообрабатывающей;

• деревообрабатывающей;

• стекольной;

• пищевой (кроме рыбной);

• рыбной;

• легкой;

• торфодобывающей.

Проблема выделения промышленных пунктов, узлов и районов — часть работы по промышленному и общеэкономическому районированию.

Карты промышленного районирования присутствуют в атласах, как правило, очень редко. В основу промышленного районирования должен быть положен объем промышленной продукции (в денежном выражении). На картах показываются интегральные промышленные районы в качестве новой формы территориальной организации промышленности. Построение классификационной системы интегральных промышленных районов базируется на следующих признаках: 1) генезис формирования; 2) специализация; 3) взаимное сочетание составных элементов производства. При этом последний признак является определяющим, так как является «результатом» взаимодействующих факторов, а сходные между собой по специализации промышленные районы часто отличаются друг от друга из-за исключительного разнообразия природных и экономических условий.

Интересная и редкая карта промышленных районов представлена в атласе Финляндии (1960 г.), где при выделении существующих промышленных районов их специализация определялась: по одной отрасли, если ее стоимость валовой продукции составляла более 50 % всей суммарной стоимости, и по нескольким отраслям, если их стоимость валовой продукции была более 60 % всей стоимости.

Завершающими в разделе «Промышленность» различных атласов являются карты перспектив развития промышленности (отражают изменения, которые произойдут в перспективе в промышленном районе), карты прогнозного размещения промышленности (составляются на основе научных предпосылок использования природных и экономических ресурсов района).

9.6. Картографирование промышленности
в новых экономических условиях хозяйствования

Карты и атласы промышленности являются одновременно своеобразными индикаторами и степени развития промышленности, и уровня картографирования в стране на определенный момент времени. Они всегда были и будут востребованы, так как включают в себя материал, отображающий текущее состояние отраслей хозяйства страны, а потому могут быть использованы и для теоретических исследований, и для принятия хозяйственных решений в стране или регионе.

Преобразования всех сфер общественной жизни нашей страны, осуществляемые в настоящее время, предъявили новые требования к оценке состояния, уровня развития, эффективности информационного обеспечения и картографированию хозяйственной деятельности.

Обращение к новым сюжетам и разработке новых карт промышленности диктуется:

• крупными изменениями в сфере экономики, появлением субъектов хозяйствования — полноправных участников экономической деятельности;

• устареванием информации, содержащейся в ранее изданных картах;

• изменениями информационных потребностей читателей и пользователей картографической продукции;

• повышением требований к скорости удовлетворения информационных запросов.

Совершенствование картографирования промышленности должно идти в направлении обогащения содержания карт, отображения многообразных взаимозависимостей производственно-территориальных комплексов, использования при составлении показателей хозяйственной деятельности предприятия и технико-экономических показателей. Например, таких как производительность труда, себестоимость продукции, фондоотдача.

Фондоотдача является обобщающим показателем, характеризующим уровень использования производственных фондов. Она рассчитывается путем деления объема выпущенной продукции на среднюю стоимость основных производственных фондов. Показатель может характеризовать страну, регион, отрасль, объединение предприятий. Продукция может быть представлена в стоимостном или натуральном выражении. Поскольку фондоотдача выражает соотношение между достигнутым экономическим эффектом (в виде выработанной продукции) и затратами на создание основных фондов, при помощи которых достигнут этот эффект, она является и показателем эффективности производства.

Необходимо изображение на картах природно-географических особенностей картографируемых территорий как фактора условий развития хозяйства. И хотя природные условия меняются медленно, для последующего хозяйственного использования они имеют большое значение.

За последние годы не так много было издано произведений, новых по содержанию, и к их числу, безусловно, относится атлас «Украина. Промышленность и инвестиционная деятельность» (2003 г.). Он представляет собой атлас нового поколения, в котором показаны: 1) экономическая инфраструктура Украины; 2) динамика развития промышленности; 3) территориальные особенности инвестиционного рынка.

В первой части представлены сюжеты условий развития промышленности — природно-географические особенности конкретной территории: наличие минеральных, лесных, водных, рекреационных ресурсов; транспортно-географическое положение страны, связь. Новой по содержанию является карта интернет-сервиса, показывающая интенсивность его развития в областях, расположение его центров, количество персональных компьютеров и пользователей интернета.

Карты трудовых ресурсов показывают не только структуру экономико-активного населения Украины, но и научно-техническую деятельность, подготовку высококвалифицированных специалистов, дают информацию о преобладающем отраслевом профиле всех учебных заведений крупных городов.

Широкое и разнообразное тематическое содержание имеет блок «Особенности развития и текущее состояние промышленности». Его открывают исторические карты «Развитие промышленности во второй половине XIX в.» и «Развитие промышленности в
30-х гг. XX столетия». Интересны две карты, дающие в одинаковой легенде трансформацию отраслевой структуры промышленности в 1965–1990 и в 1990–2000 гг. По ним можно проследить кризис, который поразил украинскую экономику и охарактеризовал начало стагнации производства. В более крупном масштабе представлена типологическая карта «Промышленная освоенность территории». Она дает типологическую характеристику регионов по промышленному развитию в разрезе административных районов.

Объектами картографирования всех отраслевых карт выступают ресурсы, производство, инфраструктура и их взаимодействие на территории. К каждой из карт в качестве дополнительной информации дается график: диаграмма динамики производства продукции этих отраслей. Так, в топливной промышленности в эти годы можно проследить спад производства, промышленность строительных материалов практически не увеличивается, а в лесной, деревообрабатывающей и целлюлозно-бумажной промышленности с 1998 г. динамика производства неуклонно идет вверх.

Атлас дает возможность анализировать инвестиционный потенциал регионов и отдельных городов страны. Он позволяет оценивать привлекательность территорий в разрезе различных секторов промышленности, логистики, финансовой инфраструктуры, поэтому может быть полезным инструментом для планирования бизнеса.

---
