На рубеже XVIII и XIX вв. в устье р. Лены было найдено хорошо сохранившееся тело мамонта. За последние два века таких находок сделано очень много. Каким же образом так хорошо сохранялись погибшие животные в течение тысяч лет? Все дело в том, что тела мамонтов находились в замороженном состоянии, т. к. были окружены горными породами, температура которых была ниже 0 °С. Такие породы существуют на земном шаре от 2–4 лет до многих десятков и даже сотен тысяч лет, и поэтому их называют вечной мерзлотой или многолетнемерзлыми. Территория, на которой распространены многолетнемерзлые породы, носит название криолитозоны.
Криолитозона состоит из мерзлых, морозных и охлажденных пород. Под мерзлыми понимают такие породы, которые содержат в своем составе лед и характеризуются отрицательными температурами. Морозные породы отличаются от мерзлых тем, что в них отсутствуют вода и лед. Такие породы чаще всего представлены магматическими и метаморфическими их разновидностями, а также сухими песками и галечниками. Охлажденные породы также имеют температуру ниже 0 °С и насыщены минерализованными солеными водами — криопэгами.
13.1. Распространение криоЛИтозоны
Криолитозона широким кольцом охватывает пространство вокруг Северного Ледовитого океана и занимает в целом около 25 % площади всей суши (рис. 13.1) и 64 % территории России. Многолетнемерзлые породы есть в виде островов и в привершинных участках высокогорных хребтов в Альпах, на Кавказе, на Тянь-Шане и Памире, в Гималаях и других местах, занимая в общей сложности 3 млн км2.
Крупный ареал высокогорной мерзлоты (2 млн км2) охватывает Тянь-Шань, Памир и Гималаи, достигая на юге 27° с. ш. Благодаря суровым зимам в России практически весь самый верхний слой земной коры вне криолитозоны промерзает на глубину до нескольких метров. Летом он оттаивает, а в зимний период снова оказывается промороженным.

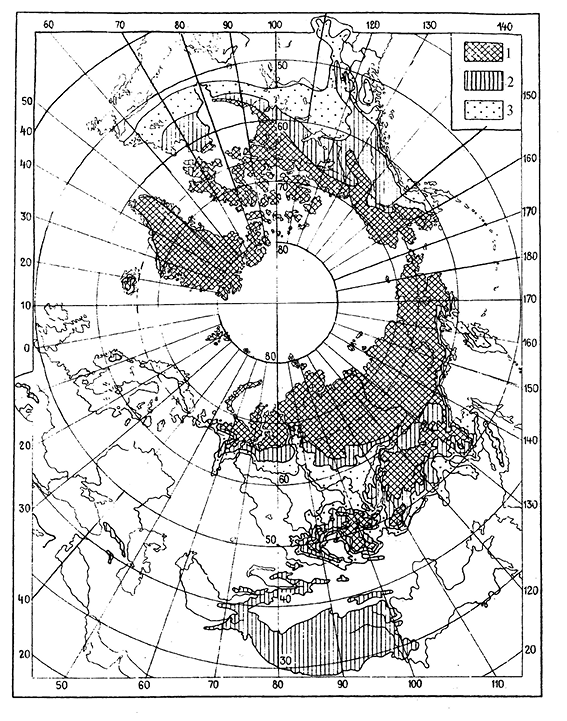

Рис. 13.1. Геокриологическая карта Северного полушария. Криолитозона:
1 — сплошная, 2 — прерывистая, 3 — островная
Распространение криолитозоны таково, что в южных районах она располагается отдельными островами среди талых пород. Мерзлые породы имеют мощность 10–25 м и залегают в виде линз. Севернее располагается зона несплошных мерзлых пород мощностью до 100 м, в которой много таликов — участков непромерзших пород. Севернее обычно криолитозона занимает все пространство, а ее мощность увеличивается до 1000–1500 м.
Мощность вечной мерзлоты изменяется в очень широких пределах: от нескольких метров по южной окраине ее распространения до 1000–1500 м.
13.2. Происхождение криолитозоны
Несомненно, возникновение криолитозоны в Северном полушарии в целом связано с неоднократными оледенениями, охватывавшими в последние 2 млн лет огромные районы. Криолитозона формируется не только в пространстве, но и во времени. Из предыдущей главы 12 известно, что промерзание верхней части земной коры происходило в геологической истории не один раз. Но потом породы, конечно, оттаивали, местами сохраняя лишь неясные следы былого промерзания.
В пределах России установлено, что примерно 2 млн лет назад, т. е. в позднем плиоцене, криолитозона уже существовала в пределах Новосибирских островов, Яно-Индигирской и Колымской низменностей. Но в отдельные моменты последующей геологической истории она исчезала и снова возникала. Возникнув последний раз где-то 650 тыс. лет назад, она уже не исчезала, т. к. один за другим следовали ледниковые эпохи.
Казалось бы, где были более мощные ледники и где они сохранялись дольше всего, там и следует ожидать максимальных мощностей криолитозоны. Однако картина получается более сложной. Как раз в тех местах, где находились ледники, мощность криолитозоны меньше, чем в тех местах, где льда не было. Там в условиях суровых зим горные породы промерзали на большую глубину при прочих равных условиях. В реликтовом состоянии вечная мерзлота сейчас находится под дном шельфовых морей северных побережий России, несмотря на спорность существования в их пределах Панарктического ледникового покрова. Если шельфы и не покрывались льдом, то в условиях сильного понижения уровня моря во время последнего оледенения они должны были промерзать на большую глубину.
Таким образом, области сплошной «вечной мерзлоты» начали возникать еще в позднем плиоцене — 2 млн лет назад, но сплошная криолитозона, уже не исчезавшая впоследствии, образовалась около 650 тыс. лет назад, т. е. в раннем плейстоцене в пределах севера Сибирской платформы. В равнинных участках материков распространение криолитозоны связано с широтной зональностью, т. к. солнечная радиация уменьшается к северу, понижаются среднегодовые температуры, увеличивается альбедо — отражательная способность поверхности Земли вследствие длительного сохранения снежного покрова. Снежное поле отражает до 90 % солнечной радиации, тогда как вспаханное поле — только 7–8 %. В горных районах наблюдается высотная геокриологическая зональность. Возможно, в горах Памира и Гималаев мощность криолитозоны возрастает и до 3 тыс. м.
Мощность криолитозоны зависит от очень многих факторов: широты местности, ландшафта, рельефа, геологического строения, структуры и теплового потока. Например, на Анабарском древнем массиве Сибирской платформы мощность криолитозоны превышает 1000 м, тепловой поток в докембрийских структурах невысокий — 15–25 мВт/м2 и очень маленький геотермический градиент. В то же время более молодой, эпипалеозойской Западно-Сибирской плите, свойственен более высокий тепловой поток — до 50 мВт/м2 и геотермический градиент до 5 °С на 100 м. Поэтому на тех же широтах мощность криолитозоны в Западной Сибири в 2–3 раза меньше и колеблется от 300 до 400 м.
В пределах распространения криолитозоны кровля многолетнемерзлых пород всегда залегает на некоторой глубине, которая определяется мощностью слоя, оттаивающего летом. Этот слой называется сезонно-талым, он полностью промерзает. В криолитозоне и на таликах зимой образуется сезонно-мерзлый слой, который подстилается немерзлыми, или талыми, породами. Летом этот слой полностью оттаивает.
Глубина промерзания или протаивания имеет важное значение и зависит от количества солнечной радиации, поступающей в данный район летом и зимой. В южных районах Западного Забайкалья протаивание летом может достигать 4–6 м, но рядом в зависимости от рельефа и ландшафта не превышает и 0,5 м. На Крайнем Севере, например на Земле Франца-Иосифа, летом оттаивает всего 10–20 см грунта. В криолитозоне всегда находятся участки, где сезонно-талый слой не полностью промерзает зимой, и участки, где летом не полностью оттаивает сезонно-мерзлый слой. Оттаивание пород начинается сразу после схода снега, и его темп может достигать нескольких десятков сантиметров в месяц. Даже на небольшой, казалось бы однородной в климатическом отношении, площади летнее оттаивание происходит на разную глубину и с различной скоростью. Все зависит от конкретных геолого-геоморфологических особенностей, экспозиции склона, залесенности и т. д. Слои сезонного оттаивания могут промерзать не только сверху, но и снизу, со стороны многолетнемерзлых пород.
Слой сезонного промерзания и оттаивания чрезвычайно важен для строительства, т. к. именно его мощностью определяются условия, в которых закладываются фундаменты зданий, забиваются сваи и т. д. Поэтому составляются детальные карты сезонно-талых и сезонно-мерзлых пород, в которых происходят фазовые превращения воды, связанные с поглощением или выделением тепла. Слой с сезонными изменениями теплового состояния пород очень быстро реагирует на любое техногенное вмешательство, при этом могут развиваться негативные процессы, которые потом трудно ликвидировать.
В различных геологических районах строение криолитозоны может отличаться. Местами развиты только мерзлые породы. В других районах, например на древних платформах, где осадочный чехол перекрывает метаморфический фундамент, первый представлен мерзлыми, а второй морозными породами.
На побережьях морей Ледовитого океана под мерзлыми породами залегают охлажденные породы с криопэгами, и переход между ними постепенный. Верхняя толща мерзлых пород имеет более молодой возраст, чем нижняя.
Мерзлые породы характеризуются различным содержанием подземного льда, характером его распределения в породах. Конституционный лед содержится в любых многолетнемерзлых породах. Если порода обладает высокой влажностью, то вода, замерзая и превращаясь в лед, скрепляет, цементирует ее зерна или их скопления. Такой лед-цемент развит шире всего. Лед, который цементирует дисперсные породы, повышает их прочность. Понятие льдистость породы характеризует количество содержащегося в ней льда. Если порода прочная, скальная, то лед заполняет в ней все возможные поры и трещины, которые образовались, естественно, до начала промерзания горной породы. Если глинистые породы начинают промерзать, то влага, содержащаяся в них, мигрирует к фронту промерзания, где образуются прослои — шлиры льда различной мощности: от нескольких долей сантиметра до 0,5 м. Такие породы характеризуются гораздо большей льдистостью, а шлиры льда образуют разные криогенные текстуры — сетчатые, слоистые, линзовидные, атакситовые, порфировидные и др. Породы, содержащие шлиры льда, при оттаивании утрачивают повышенную прочность и дают существенную осадку. Льдистость обычно увеличивается в горных породах вверх по разрезу, а с увеличением глубины уменьшается.
Если в мерзлые породы приникает вода из таликов или напорных подмерзлотных вод, то возникают инъекционные льды, мощность которых и длина достигают многих десятков метров.
В краевых участках горно-долинных и покровных ледников при их таянии и отступании отдельные массивы льда засыпаются моренами и обвалами, и тогда возникает погребенный лед, который долго не тает.
Если порода сформировалась до начала промерзания, то в ней возникают эпигенетические льды, а если промерзание происходит одновременно с образованием породы, то она характеризуется сингенетическим льдом. Различные типы повторно-жильных льдов связаны с этими процессами и будут рассмотрены ниже.
Довольно редко, но встречаются пещерные льды, залегающие в глубоких пещерах, например в Кунгурской ледяной пещере в Приуралье.
13.5. Подземные воды в криолитозоне
Образование многолетнемерзлых пород, являющихся водоупорами, сильно изменило условия водообмена атмосферных и подземных вод в криолитозоне. Большая часть пресных подземных вод в криолитозоне приурочена к таликам.
Таликами, или талыми зонами, называются толщи талых горных пород, которые развиты на поверхности земли или под водоемами и реками и которые непрерывно существуют более десятка лет. Если талики подстилаются снизу мерзлыми породами, то они называются надмерзлотными, или несквозными, а если талики только обрамляются по бокам мерзлыми породами, как стенками, то они носят название сквозных. Талики также могут быть межмерзлотными и внутримерзлотными в виде линз «тоннелей», «трубы», ограничены со всех сторон мерзлыми породами.
Подземные воды криолитозоны по отношению к мерзлым породам — криогенным водоупорам — подразделяются на: 1) надмерзлотные; 2) межмерзлотные; 3) внутримерзлотные и 4) подмерзлотные воды.
1. Надмерзлотные подземные воды подразделяются на временные воды деятельного слоя и постоянные воды несквозных таликов.
Временные воды существуют только летом, и глубина их залегания не превышает кровли мерзлых пород. Воды имеют важное значение для процессов солифлюкции, образования курумов, оплывин, пучения пород.
Постоянные воды связаны с несквозными таликами над кровлей мерзлых пород, и они отвечают за образование гидролакколитов, бугров пучения, наледей.
2. Межмерзлотные воды обычно располагаются между двумя слоями мерзлых пород, например между голоценовым верхним и реликтовым, позднемиоценовым, нижним. Эти воды чаще всего динамически не активны.
3. Внутримерзлотные воды, о чем говорит их название, существуют внутри толщи мерзлых пород и находятся в замкнутых объемах, будучи приуроченными к таликам в карстующихся известняках.
4. Подмерзлотные воды циркулируют вблизи подошвы мерзлой толщи, обладают положительными температурами, иногда слабо или сильно минерализованы и могут быть напорными и ненапорными, а также контактирующими с мерзлой породой или неконтактирующими, т. е. отделенными слоем талых пород от мерзлых.
13.6. Криогенные формы рельефа
Ландшафты криолитозоны характеризуются особыми, присущими только им формами рельефа, обусловленными процессами многократного промерзания и оттаивания слоя. Именно это обстоятельство приводит к формированию морозобойных трещин и различных полигональных форм рельефа, пучения, термокарста, курумообразования, течения почвы, грунта, оплывин и т. д. Рассмотрим эти формы криогенного рельефа.
Морозобойное растрескивание горных пород широко распространено в криолитозоне. Образование трещин в мерзлой породе обязано возникновению напряжений в ней при охлаждении и сжатии. Точно так же образуются трещины столбчатой отдельности в базальтовых лавах или трещины в усыхающих такырах. Механизм один и тот же. Отличие в том, что морозобойные трещины могут возникать многократно на одном и том же месте. В районах с хорошо выраженным континентальным или морским климатом грунт оказывается разбитым системами перпендикулярных трещин таким образом, что на местности становится хорошо видна полигональная, четырехугольная или другая структура. Размеры этих полигонов могут быть самыми разными: от нескольких десятков сантиметров до 20–30 см.
Образование морозобойных трещин неизбежно приводит к возникновению полигонально-жильных структур, или ПЖС, различных типов. Наиболее важными из них представляются повторно-жильные льды — ПЖЛ, шире всего развитые в северных районах криолитозоны (рис. 13.2).

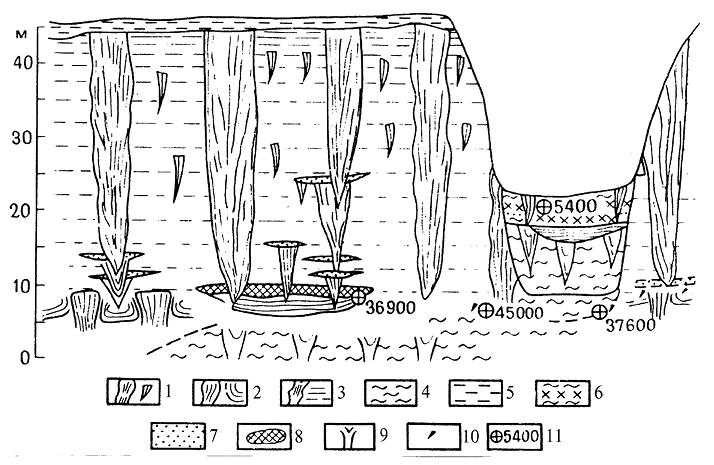

Рис. 13.2. Строение ледового комплекса Колымской низменности у Дуванского Яра
(составлено под руководством Т. Н. Каплиной): 1 — ледяные жилы (повторно-жильные льды);
2 — алевриты с сильными загибами слоев у контактов с ледяными жилами;
3 — то же, без деформаций у контактов; 4–6 — алевриты погребенные (4),
покровного слоя (5) и оторфованные (6); 7 — пески; 8 — торф;
9 — вытаявшие ледяные жилы; 10 — остатки древней древесины;
11 — абсолютный возраст отложений по радиоуглероду, год
ПЖЛ образуются либо после формирования мерзлых пород, и тогда они называются эпигенетическими, либо одновременно с ними — сингенетические.
Эпигенетические ПЖЛ возникают в многолетнемерзлых отложениях, выше которых находится деятельный слой (рис. 13.3А). Возникшая зимой морозобойная трещина летом, когда деятельный слой оттаивает, заполняется водой. Образовавшийся зимой лед расширяет трещину, она вновь заполняется водой, и весь процесс зимой повторяется. Так будет происходить много раз, и ледяной клин в мерзлых породах будет расширяться, а в деятельном слое лед будет летом таять. Все это ведет к образованию ледяных жил, а ежегодные тонкие слои новообразованного льда позволяют определить, сколько времени росла эта ледяная жила.

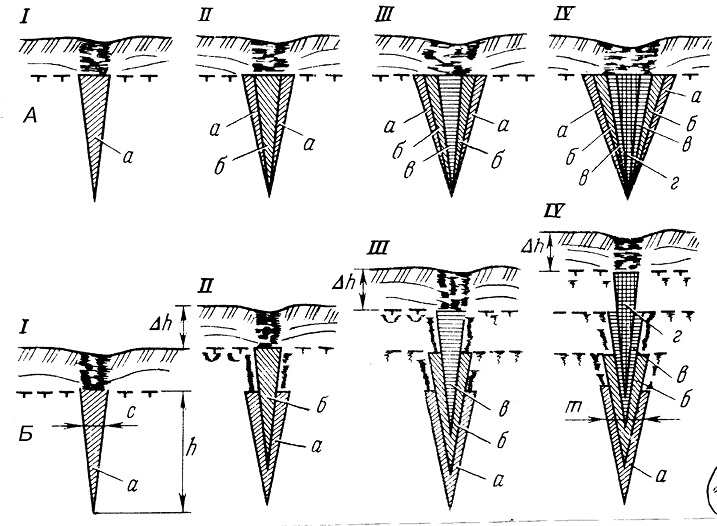

Рис. 13.3. Схема эпигенетического (А) и сингенетического (Б)
роста повторно-жильных льдов (по Б. А. Достовалову):
I–IV — последовательные стадии роста жил, а–г — ежегодно образующиеся
элементарные ледяные жилки, Δh — мощность накапливающегося за год
слоя при сингенезе, h и c — высота и ширина элементарной жилки,
m — общая ширина клина
Сингенетические ПЖЛ растут одновременно с осадконакоплением песчано-суглинистых и торфяных отложений на аккумулятивных элементах рельефа. Каждый год накапливаются новые осадки, которые подвергаются морозобойному растрескиванию, и ледяная жила как бы растет вверх, напоминая вложенные друг в друга конусы (рис. 13.3Б). Сингенетические ПЖЛ обычно самые крупные и мощные, достигают в высоту 60 м, а в ширину 6–8 м.
Если ледяные жилы вытаивают, то освободившееся пространство заполняется различным грунтом, т. е. вторичными образованиями, называемыми псевдоморфозами по повторно-жильным льдам. Особенно широко они развиты там, где в геологическом прошлом существовала криолитозона. Подобные псевдоморфозы развиты в Средней Европе, на Украине, в Монголии, Китае и других местах (рис. 13.4).

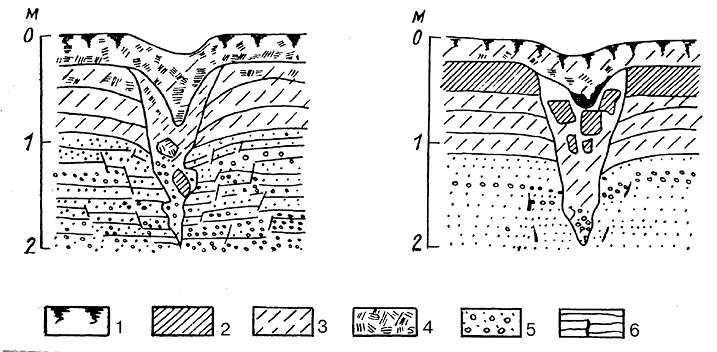

Рис. 13.4. Псевдоморфозы по повторно-жильным льдам:
1 — почвенно-растительный слой
и гумусированные породы; 2 — тяжелые суглинки; 3 — супеси; 4 — торф;
5 — песок и гравий; 6 — слоистость пород и мелкие сбросы
Таяние крупных повторно-жильных ледяных клиньев приводит к возникновению котловин протаивания, между которыми возвышаются конусовидные бугры, называемые байджерахами (рис. 13.5). Это те породы, которые раньше располагались между ледяными клиньями. Высота байджерахов составляет 2–5 м, и если их много, то возникает своеобразный рельеф, похожий на многочисленные термитники.

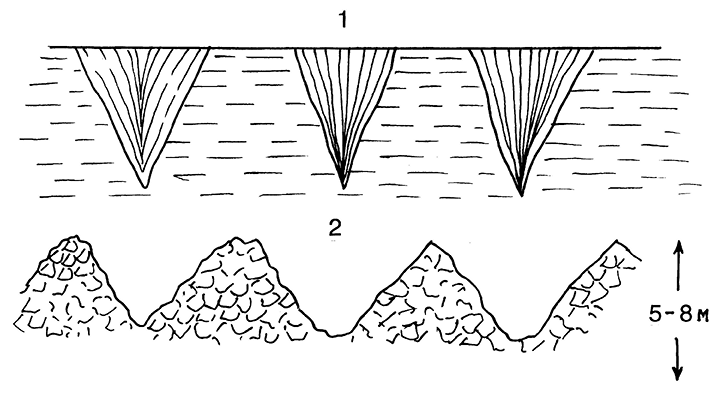

Рис. 13.5. Образование байджерахов:
1 — повторно-жильные льды,
2 — вытаивание льдов и образование байджерахов
в виде земляных конусовидных холмиков
Кроме ПЖЛ существуют так называемые изначально-грунтовые жилы, возникающие при заполнении трещины водонасыщенным грунтом, который затекает или осыпается со стенок трещины. Образуется как бы жила из породы.
Песчаные жилы образуются точно таким же способом, только в морозобойные трещины попадает песок, развеваемый ветрами в сухом, очень холодном климате. В некоторых случаях формируются песчано-ледяные жилы, которые в Якутии, Западной Сибири проникают глубже деятельного слоя.
К полигональным формам рельефа криолитозоны относятся, кроме описанных выше, пятна-медальоны, полигонально-валиковые формы рельефа: каменные многоугольники и байджерахи.
Пятна-медальоны обладают размерами от 0,2–0,3 до 1–2 м, разграничены морозобойными трещинами и образуют характерную поверхность, напоминающую гигантскую чешую (рис. 13.6).
Рис. 13.6. Полигональные структуры — каменные многоугольники
Проникновение морозобойных трещин происходит до подошвы деятельного слоя. При начале промерзания, которое быстрее происходит по бокам трещины, в центре структуры создается избыточное давление, и еще талый глинистый или песчано-суглинистый грунт может прорвать тонкую промерзшую поверхностную корочку деятельного слоя и в виде жидкой массы залить какую-то площадку (рис. 13.7).

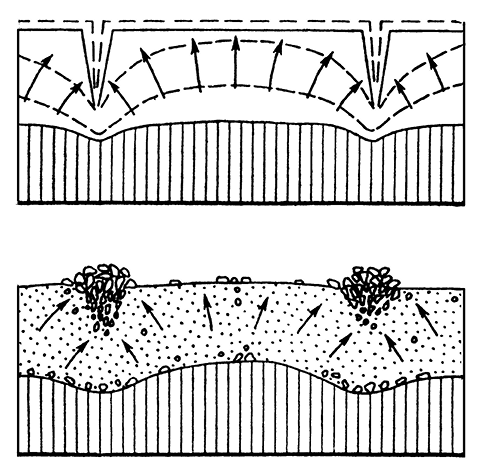

Рис. 13.7. Схема миграции воды и сортировки обломочного материала в рыхлой породе
(по А. К. Орвину, 1942). а — начало промерзания и миграция воды;
б — выталкивание обломков к краям, т. к. в центре структуры создается
избыточное давление за счет промерзания
Образуется пятно из грязи, ограниченное полигональной сеткой трещин (рис. 13.8).

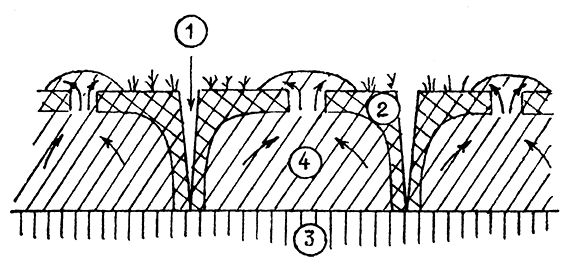

Рис. 13.8. Схема образования грунтовых пятен:
1 — трещина в сезонно-мерзлом слое, 2 — сезонно-мерзлый грунт,
3 — вечномерзлый грунт, 4 — талый грунт
(по Б. Н. Достовалову, В. А. Кудрявцеву, 1967)
Такой процесс может повторяться многократно, и по краям пятен-медальонов нередко возникает травянистая растительность. Пятна-медальоны образуют различную морфоскульптуру ландшафтов (рис. 13.9).

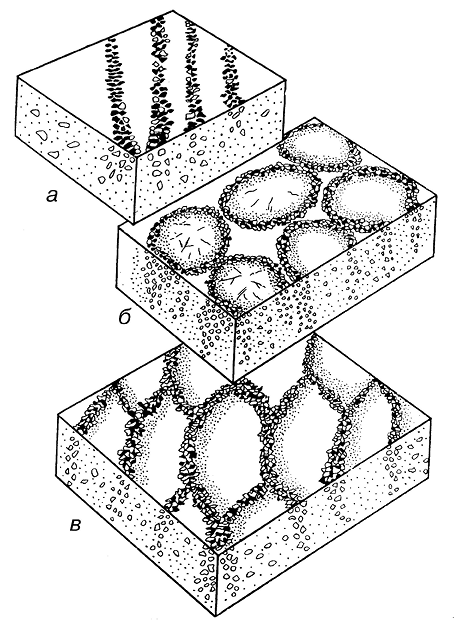

Рис. 13.9. Каменные полосы (а), каменные кольца (б),
каменные многоугольники (в)
Иногда бордюр и центральная часть находятся на одном уровне; в другом случае бордюр опущен, а центр медальона приподнят; в третьем — бордюр приподнят, а центр — опущен. Все разновидности определяются характером движения разжиженной грунтовой массы (рис. 13.10).

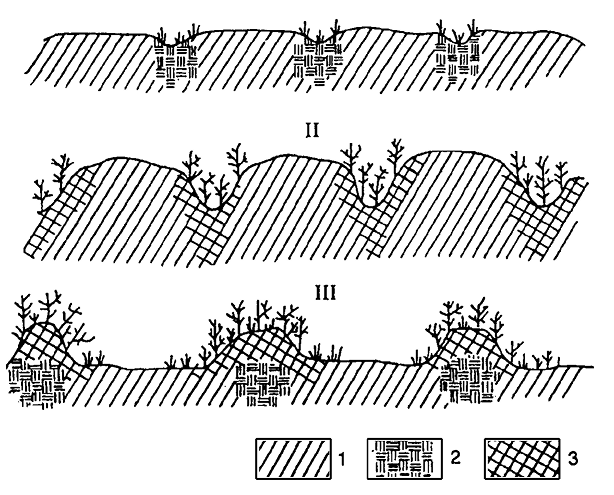

Рис. 13.10. Основные морфологические типы пятен-медальонов:
I — плоские или слабо выпуклые, II — выпуклые на пьедесталах-кочках,
III — плоские или вогнутые. 1 — суглинок или супесь,
2 — гумусированный грунт, 3 — торф
В деятельном слое происходит морозная сортировка обломочного материала, главными факторами которой являются морозное пучение и формирование полигональной системы морозобойных трещин. Она наиболее эффективна в верхней части деятельного слоя, когда крупный каменный материал оттесняется к краям полигональных структур, а центр занят мелкоземом. Выпучивание или вымораживание каменных обломков происходит потому, что под ними раньше наступает промерзание и образуются ледяные линзы, которые приподнимают обломки. Летом, когда деятельный слой оттаивает, место ледяной линзы занимает жидкий грунт, вследствие чего обломок не может снова опуститься, а зимой процесс повторяется и обломок вновь приподнимается, пока не окажется на поверхности. Точно так же выпучиваются сваи, вкопанные только в деятельный слой.
Процесс неравномерного промерзания в полигональной сети морозобойных трещин приводит, как уже говорилось, к увеличению давления внутри отдельно взятого полигона, под действием которого прорвавшийся наверх разжиженный грунт сдвигает в стороны вымороженные на поверхность камни, образующие каменные полигоны (рис. 13.11) или каменные многоугольники — площадки с тонким материалом в центре и каменными обломками по краям (рис. 13.12). Весь процесс контролируется неоднократным промерзанием и оттаиванием деятельного слоя.
Рис. 13.11. Полигональные поля

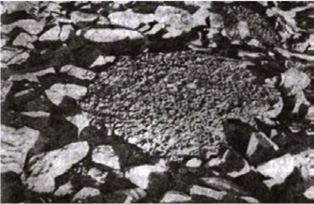

Рис. 13.12. Сортированные каменные многоугольники.
Северная Земля (фото В. Г. Чигира)
Изменение теплового режима в поверхностной части криолитозоны приводит к протаиванию отдельных участков грунта, вытаиванию сегрегационных и жильных льдов и, как следствие, к просадке грунта и возникновению специфических форм термокарстового, отрицательного рельефа. Это небольшие углубления, воронкообразные просадки, округлые котловины, как правило, занятые озерами или уже осушенные и называемые аласами в Якутии, а в Западной Сибири — хасыреями. Аласы могут быть размером в десятки километров в диаметре и глубиной 30–40 м, а в их днище формируются озерно-болотные отложения (рис. 13.13).

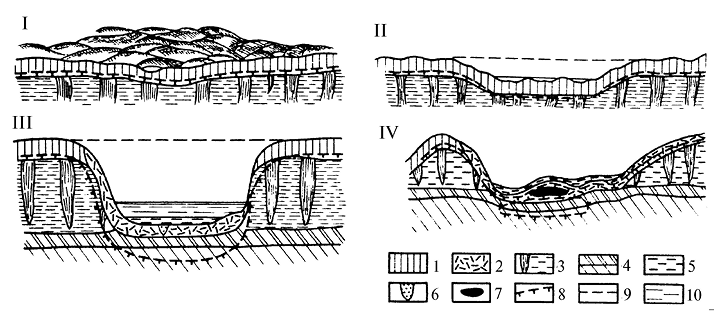

Рис. 13.13. Схема последовательных стадий (I–IV)
развития аласного рельефа (по П. А. Соловьеву):
1 — суглинок в первичном залегании;
2 — суглинок и отложения ледового комплекса,
перемещенные при развитии термокарста;
3 — ледовый комплекс; 4 — отложения, подстилающие ледовый комплекс;
5 — озерные и озерно-болотные аласные отложения;
6 — отложения, выполняющие псевдоморфозы по повторно-жильным льдам;
7 — инъекционные и сегрегационные льды;
8 — поверхность многолетнемерзлой толщи;
9 — первичная поверхность; 10 — озерные воды
Термокарстовый рельеф особенно широко развит на аллювиальных аккумулятивных равнинах в арктическом и субарктическом поясах, где котловины протаивания чаще всего заняты озерами, вода в которых, аккумулируя тепло, сама способствует дальнейшему протаиванию мерзлого грунта вплоть до образования подозерных несквозных таликов. В южных районах криолитозоны проявления современного термокарста сходят на нет.
Мерзлые породы чрезвычайно чувствительны к любому, даже самому незначительному техногенному нарушению природного теплового режима. Строительство дорог, нефте- и газопроводов, вырубка леса, даже след от трактора тут же приводят к изменению теплового равновесия, начинаются усиление протаивания и развитие термокарста, бороться с которыми очень трудно.
Процессы морозного пучения связаны с образованием льда и увеличением объема породы в деятельном слое, сложенном тонкодисперсными породами и торфяниками. Отдельные многолетние бугры пучения достигают в высоту 15–20 м и в диаметре 100 м, но чаще — меньше.
Сегрегационные бугры пучения могут быть сезонными и многолетними. Они формируются, когда влага устремляется к фронту промерзания, и при этом образуются шлеры льда, что вызывает увеличение объема и поднятие поверхности. Этот процесс может происходить ежегодно. Зимой с возникшего многолетнего бугра пучения снег сдувается, что вызывает увеличение глубины промерзания и «дополнительную» миграцию влаги, приводящую к интенсивному льдообразованию и, соответственно, росту бугра. Такой процесс может продолжаться сотни лет, и впоследствии бугор пучения как бы умирает, переходя в реликтовое состояние.
Многолетние инъекционные бугры пучения, или булгунняхи (пинго), возникают в связи с промерзанием таликов, располагающихся часто под озерами и старицами рек, в частности после осушения термокарстовых озер, аласов и др. Когда термокарстовое озеро осушается, то талые породы под ним начинают промерзать, а увеличивающееся давление выжимает талый грунт вверх, приподнимая образовавшуюся над ним мерзлотную корку. Образуется бугор пучения, который в дальнейшем растет, т. к. талый грунт все больше и больше промерзает за счет выделения сегрегационного льда. И наконец, вместо талика образуется ледяная линза, находящаяся внутри бугра, или булгунняха. Размеры булгунняхов достигают в диаметре 200 м, а в высоту 30–60 м (рис. 13.14 и 13.15).

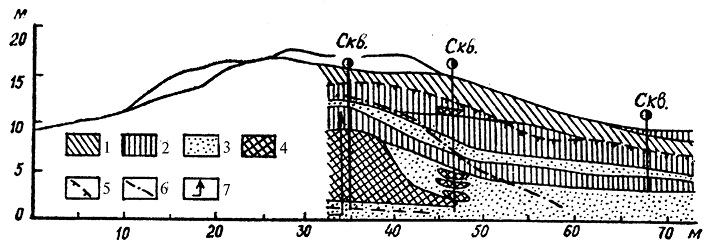

Рис. 13.14. Разрез булгунняха. Лено-Амгинское междуречье.
Центральная Якутия (по П. А. Соловьеву):
1 — супеси, 2 — суглинки, 3 — пески, 4 — лед, 5 — верхняя граница мерзлых пород,
6 — граница ядра с выделением линзочки чистого льда,
7 — напор водоносного горизонта

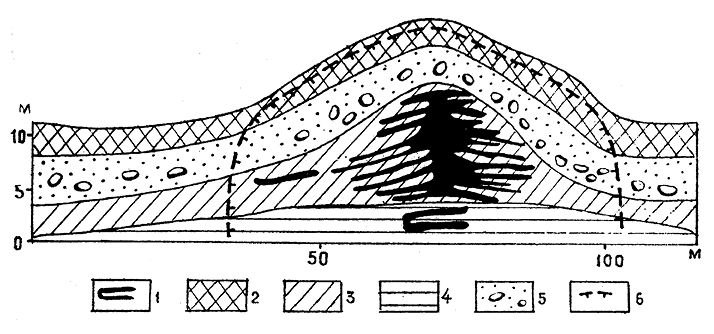

Рис. 13.15. Разрез бугра пучения в долине р. Хантайки (по Г. С. Константиновой, 1963).
1 — шлиры льда мощностью до 20–25 см; 2 — торф; 3 — суглинок; 4 — глина,
5 — песок; 6 — верхняя поверхность вечной мерзлоты
Гидролакколиты формируются при вторжении напорных надмерзлотных и подмерзлотных вод в талый грунт в местах разгрузки подземных вод. Во время промерзания образуется также ледяная линза, залегающая согласно с вмещающими породами, которые надо льдом приподнимаются, образуя бугры.
Разнообразные процессы пучения в поверхностной части криолитозоны распространены чрезвычайно широко и обладают различными формами проявления. Структуры пучения создают большие трудности при строительстве в области распространения многолетнемерзлых пород.
Наледи. Зимой в областях вечной мерзлоты многие реки местами промерзают до дна. Вода, которая еще находится на отдельных участках русла и в речном аллювии, ищет выхода и вырывается на лед, растекаясь по нему тонким слоем. Так может повторяться много раз, и в конце концов образуется толща льда мощностью в несколько метров и площадью в десятки и сотни квадратных километров. Наледи речных вод прекращают свой рост к январю, а наледи грунтовых, межмерзлотных и подмерзлотных вод растут до весны и летом не успевают растаять, образуя большие ледяные массивы — тарыны. Самые крупные наледи известны в Момо-Селенняхской впадине, в районе хр. Черского, например Момский Улахан-Тарын площадью более 100 км2 и мощностью до 6 м. Если нарушить естественные пути движения воды, то наледи будут возникать там, где их раньше не было, и мешать строительству мостов, дорог и др. Поэтому осуществляют специальные противоналедные меры.
Таким образом, существуют наледи речных, надмерзлотных и подмерзлотных вод. Иногда вода не может подняться на поверхность в силу разных причин, например если она попадает в пространство между многолетнемерзлыми породами и промерзшими сезонно-талыми слоями. Тогда она, замерзая, превращается в ледяную линзу, которая, увеличиваясь в объеме, приподнимает кровлю, образуя гидролакколит, или подземную наледь. Такие наледи могут быть однолетними или многолетними, особенно там, где происходит непрерывная разгрузка подземных вод. Мощность ледяного ядра в таком случае может достигать 10 м. Но залегает оно, как правило, неглубоко, всего в 2–3 м от поверхности.
13.8. Криогенные формы рельефа, связанные с гравитационными процессами
Гравитационные процессы на склонах, особенно крутых, в условиях сезонного оттаивания покровных образований приводят к развитию солифлюкции, курумов, оползней.
Солифлюкцией называется медленное вязкопластичное течение рыхлых отложений, происходящее летом над кровлей многолетнемерзлых пород. Интенсивность развития солифлюкции прямо связана с крутизной склонов, т. к. с увеличением крутизны склонов течение происходит сильнее (рис. 13.16).

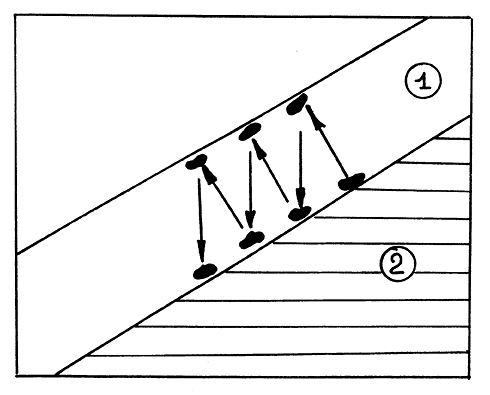

Рис. 13.16. Схема перемещения частиц и обломков в деятельном слое
на склоне — процесс солифлюкции.
1 — деятельный слой; 2 — многолетнемерзлые породы
Процесс солифлюкции зависит от глубины сезонного оттаивания пород, наклона рельефа, характера задернованности и состава отложений. Чаще всего вязкопластичному оползанию подвергаются оттаивающие, пылеватые суглинки и супеси, содержащие шлиры льда. В случае покровной солифлюкции течение грунтов осуществляется медленно и равномерно на склонах с крутизной менее 15°. Натечные формы при этом отсутствуют.
Дифференциальная солифлюкция проявляется на склонах в виде террас, оплывин, языков, полос и других форм. Происходит это потому, что скорость смещения грунта в разных местах различна (рис. 13.17).

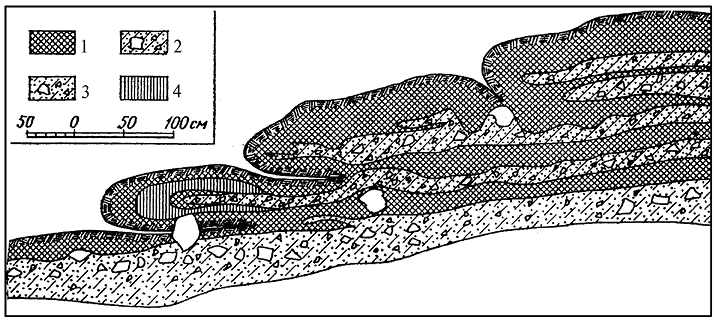

Рис. 13.17. Солифлюкционные оплывины. 1 — мелкозем; 2 — обломки пород,
«текущие» по склону; 3 — деятельный слой субстрата; 4 — глинистая порода
Быстрая солифлюкция, или сплывы, происходит на склонах до 25°, когда оттаивают льдонасыщенные почвы и породы. Происходит это обычно в начале лета, в период быстрого оттаивания грунтов. Скорость движения подобных сплывов достигает нескольких метров в минуту.
Курумы, каменные поля, реки или потоки, состоят обычно из щебнисто-глыбового материала скальных пород и развиты на склонах до 40° (рис. 13.18).

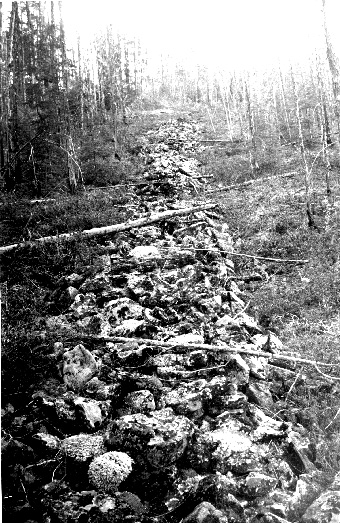

Рис. 13.18. Курум. Плато Удокан, Восточная Сибирь
Процессы курумообразования обусловлены сезонными и суточными колебаниями температуры, которые то расширяют, то сокращают размеры обломков, способствуя этим постепенному перемещению блоков вниз по склону. Каменные обломки постепенно вымораживаются из мелкоземистого материала, течение которого при оттаивании также перемещает вниз обломки, образующие большие поля или потоки. Они хорошо пропускают воду, и весной под ними, в охлажденных еще породах, образуется гольцовый лед. В теплые летние месяцы он может вытаивать и переувлажнять тонкие дисперсные породы, которые начинают медленно оползать по склону, увлекая с собой обломки. Курумы перемещаются вниз по склону со скоростью всего лишь несколько сантиметров в год. В принципе курумы тесно связаны с процессами солифлюкции (рис. 13.19).
Рис. 13.19. Курумы. Алданский щит, Восточная Сибирь
13.9. Хозяйственная деятельность в криолитозоне
Криолитозона занимает более половины территории России и как раз в местах, богатых полезными ископаемыми — нефтью, газом, углем, различными рудами. Освоение этих территорий имеет громадное значение для нашей страны.
Области распространения многолетнемерзлых пород очень чутко реагируют на любые природные или техногенные вмешательства. Высокая льдистость многолетнемерзлых пород и термическое равновесие, готовое сместиться от малейших изменений, определяют неустойчивое поведение многолетнемерзлых пород. Любое повышение температуры сразу же повышает глубину сезонного протаивания, лед превращается в воду, которая уходит, грунт уплотняется и проседает. Это явление, называемое термокарстом, сопровождает строительство, сделанное без учета правил, предусмотренных для криолитозоны.
А они заключаются в первую очередь в сохранении мерзлого состояния грунтов. Отсюда следует, что под каждым строением должно быть проветриваемое подполье, а сваи, на которых оно стоит, необходимо забивать в мерзлые породы ниже слоя сезонного оттаивания (рис. 13.20). Сохраняя многолетнемерзлые породы, не нарушая их теплового равновесия, можно не допустить тепловой осадки грунтов, а затем и строения, которое спустя какое-то время может просто разрушиться. Грунт, чтобы он не начал таять, иногда даже специально замораживают с помощью охлаждающей системы. Свайные фундаменты — сейчас основной способ строительства в криолитозоне, хотя строят и на подсыпных грунтах. В криолитозоне расположены такие города, как Якутск, Норильск, Анадырь и др. В свое время впервые свайное основание было опробовано при строительстве Якутской центральной тепловой электростанции, объекта, который выделяет большое количество тепла. У нее проветриваемое подполье достигает почти
2 м. Это сооружение построено в 1937 г. и с тех пор работает не деформируясь.

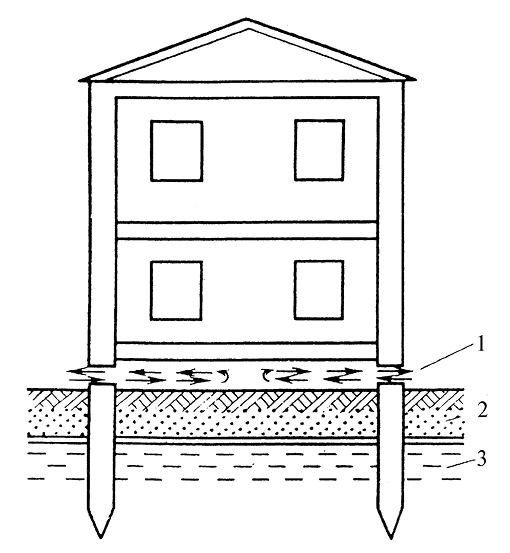

Рис. 13.20. Строительство в криолитозоне. Дома стоят на бетонных сваях,
забитых в многолетнемерзлые породы ниже деятельного слоя:
1 — отверстия для циркуляции воздуха; 2 — деятельный слой;
3 — многолетнемерзлые породы
Особую сложность составляет прокладывание в криолитозоне инженерных коммуникаций — теплопроводов, канализации, обычного водопровода. Надо иметь в виду, что и многолетнемерзлые породы, на которых ведется строительство, обладают разными свойствами, которые необходимо учитывать. Наука о мерзлых грунтах чрезвычайно сложна, интересна и необходима. Даже стандартный телефонный столб высотой 6 м нельзя вкопать в оттаявший слой без того, чтобы его через некоторое время не выпучило из этого слоя, так же как выпучивает из него камни. А поднимается он потому, что, будучи вкопанным в деятельный слой, когда слой начинает замерзать на поверхности, при увеличении объема водонасыщенного слоя будет немного поднят вверх примерзшим к нему грунтом. Естественно, под столбом образуется полость, тут же заполняемая разжиженным грунтом, который впоследствии также замерзнет, увеличив свой объем. И так повторяется из года в год по несколько сантиметров, и наконец столб рухнет, будучи полностью выпученным из грунта (рис. 13.21).

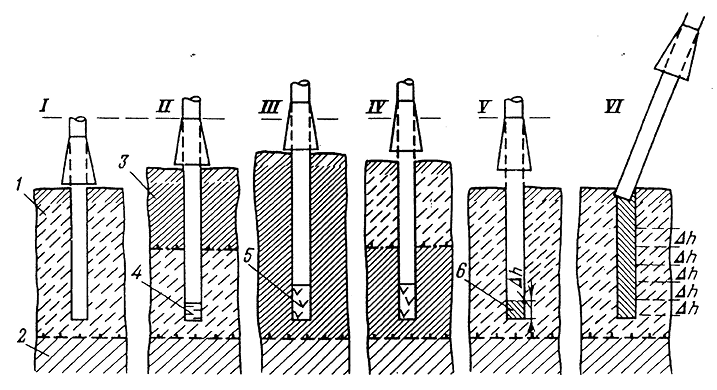

Рис. 13.21. Схема, показывающая последовательные стадии (I–VI) выпучивания
столба из слоя летнего оттаивания грунтов, сложенного
влажными рыхлыми горными породами:
1 — оттаявшая часть сезонно-талого слоя; 2 — толща вечной мерзлоты;
3 — промерзшая часть слоя летнего оттаивания;
4 — полость под подтаявшим столбом, заполненная разжиженным грунтом;
5 — полость, заполненная замерзшим льдистым грунтом;
6 — полость, заполненная уплотнившимся грунтом
Вообще, пучение грунта в области развития многолетнемерзлых пород — это бедствие, наносящее огромный урон всему хозяйству Севера. Деформированные насыпи железных и автомобильных дорог, газо- и нефтепроводы, аэродромы, кабельные линии связи, водо- и теплопроводы и многие другие сооружения испытывают на себе неравномерное пучение грунта.
Огромные проблемы возникают с проходкой горных выработок и шахт в угленосных районах, например в Воркуте, где все подземные сооружения — это источники тепла, а температура многолетнемерзлых пород около 0 °С.
Изменение климата и природной среды под влиянием техногенной деятельности человека и вследствие естественных причин может доставить будущим поколениям немало хлопот в районах распространения многолетнемерзлых пород.
