Настоящее учебное пособие является дополнением к изданным ранее учебным пособиям по непрерывному сейсмоакустическому профилированию (НСП), гидролокации (ГЛБО) и георадиолокации (GPR), написанных для студентов геофизиков и геологов старших курсов геологического факультета МГУ имени М.В. Ломоносова (Шалаева Н.В., Старовойтов, 2010; Скнаря, 2008; Старовойтов, 2008). В этих пособиях рассмотрены физические основы методов, методика проведения полевых работ, основы обработки получаемых данных и некоторые вопросы их геологической интерпретации. Со всеми перечисленными вопросами студенты отделения геофизики и других кафедр геологического факультета (литологии, инженерной геологии, горючих ископаемых, динамической и исторической геологии), знакомятся при прохождении морской практики на Беломорской биологической станции имени Н.А. Перцова (ББС) МГУ (рис. 1).

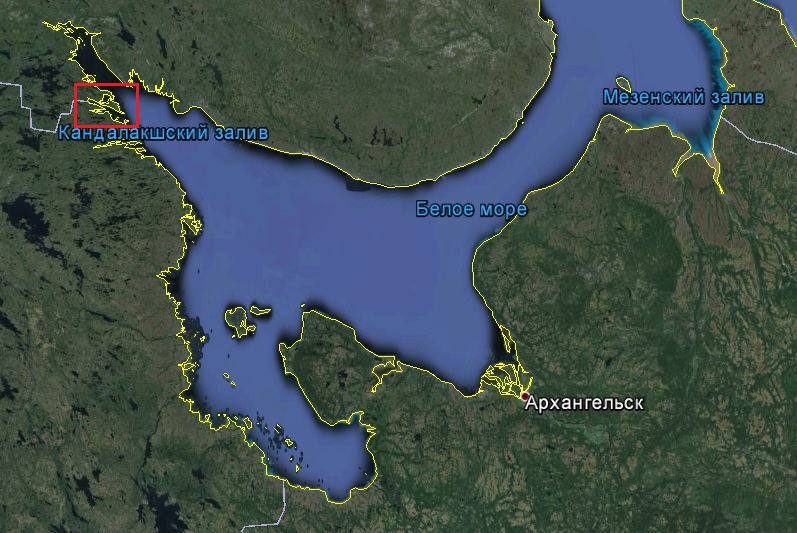

Рис. 1. Схема расположения Беломорской биологической станции имени Н.А. Перцова
За последние годы усилиями преподавателей и студентов геологического факультета был накоплен значительный объем данных перечисленных выше методов как на прилегающих к ББС участках акватории Кандалакшского залива, так и на полуострове Киндо (Сорокин и др., 2009; Кубышкина и др., 2012). Следует отметить также пособие по современному прибрежному осадконакоплению в Белом море (Барабошкин, 2013). В результате этих опытно-методических работ было достаточно подробно изучено геологическое строение акваторий губы Ругозерской, пролива Великая Салма, губы Бабье море (рис. 2). К настоящему времени с различной степенью детальности сейсмоакустическим методом изучены все типы разрезов в указанных районах, составлены схемы рельефа дна, структурные карты по всем отражающим горизонтам, схемы изопахит выделенных сейсмических комплексов. Отдельно были изучены такие особенности строения разрезов, как разрывные нарушения и газонасыщенные осадки. В проливе Великая Салма, где имеются склоны с углами наклона в несколько градусов, материалы были проанализированы и с точки зрения деятельности различного типа гравитационных процессов. На многих участках выполнены работы методом гидролокации бокового обзора (ГЛБО), проведено сопоставление полученных материалов с данными пробоотбора. Для изучения разрезов и картирования на пресноводных акваториях (озерах) и на суше были начаты исследования методом георадиолокации (GPR). Все эти методы, на наш взгляд, могут быть полезны также и биологам, и геоморфологам, изучающим этот интересный во многих отношениях район.

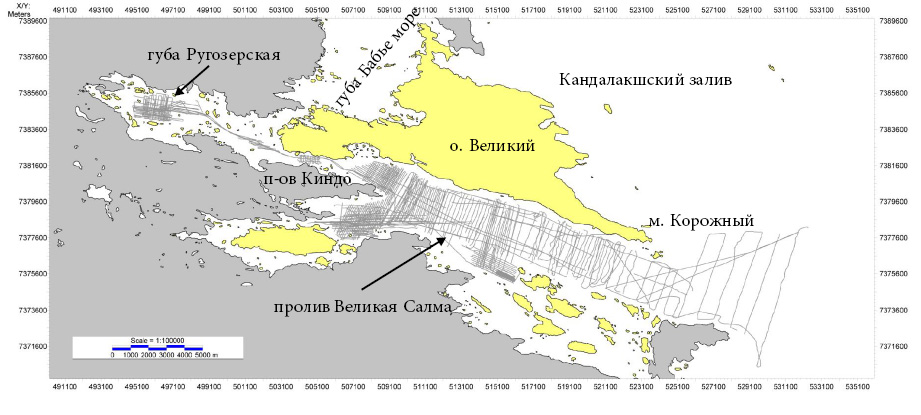

Рис. 2. Схема расположения геофизических профилей в губе Ругозерская
и проливе Великая Салма
Морскую геофизическую практику на ББС проходят также студенты других вузов России с различной профессиональной подготовкой, не только геофизики. Таким образом, возникла необходимость в создании учебного пособия, в дополнение к упомянутым выше, посвященного в основном вопросам интерпретации данных, полученных непосредственно в районе практики. Пособие построено по аналогии с подобными работами, изданными в помощь интерпретаторам сейсмических данных (Геологические явления…, 1991; Bally, 1983; Brown, 1999). На многочисленных примерах показаны наиболее характерные типы волновых картин, отражающих основные особенности строения сейсмических и георадарных комплексов и типов записи поверхности дна. Пользователи данного Атласа, таким образом, могут ознакомиться не только с критериями выделения отложений различного генезиса (пород фундамента, ледниковых отложений, сложного комплекса поздне- послеледниковых осадков), но и получить представление о геологии района практики. Мы также надеемся, что Атлас будет полезен и специалистам, изучающим процессы осадконакопления на гляциальных шельфах и занимающихся решением инженерно-геологических задач на арктическом шельфе, так как типы разрезов, описанных в Атласе, довольно типичны для западной Арктики.
При оценке мощностей выделенных комплексов использовались следующие значения скоростей продольных волн: для воды – 1,5 м/мс, для слоистого надморенного комплекса – 1,6 м/мс (под надморенным комплексом понимаются все осадки, залегающие на морене), для ледникового комплекса – 2,0 м/мс.
