АТЛАС по интерпретации геофизических данных для морской практики на Белом море

3.3. Основные представления о формировании волновой картины на материалах ГЛБО

Под водой акустический импульс, подобно лучу прожектора или радара в воздухе, посылается в сторону дна, приемник регистрирует величину обратного рассеяния, то есть энергию импульса, который отразился в сторону источника (Рис. 3.3.1).

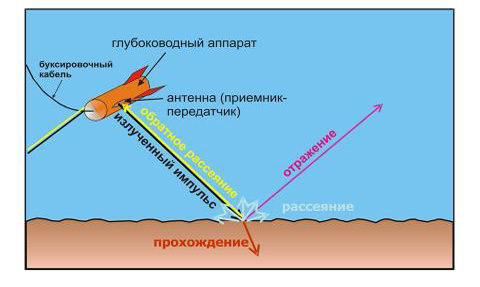

Рис. 3.3.1. Принципиальная схема формирования отклика
от морского дна при гидролокации

При каждом излучении справа и слева от гидролокатора на морском дне «озвучивается» полоса, перпендикулярная линии профиля. Расстояние до точки рассеяния определяется как произведение скорости звука в воде на половину временного интервала между испусканием импульса и прибытием его эха. Таким образом формируется акустическое изображение дна. Информация об интенсивности сигнала и времени его прихода записывается в виде сонограмм – исходных данных ГЛБО (рис. 3.3.2).

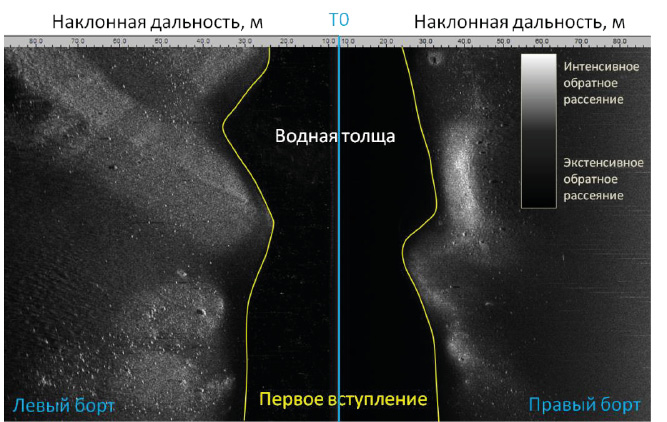

Рис. 3.3.2. Пример сонограммы

Для удобства восприятия отклик от каждого излучения визуализируется как строчка сонограммы, где центр изображения – начало регистрации, а правый и левый края изображения – окончание записи, полученной с правой и левой антенн ГЛБО соответственно, т.е. на сонограмме по оси Х откладывается время, а линия профиля проходит вдоль оси Y. Началом записи является момент излучения сигнала. Первым вступлением на сонограмме будет рассеяние от площадки на морском дне, которая находится непосредственно под гидролокатором, до первого вступления регистрируется водная толща. После линии дна регистрируется отклик от областей на дне, находящихся перпендикулярно профилю, на необработанных данных ГЛБО расстояние от начала записи до объекта является нак-
лонной дальностью (рис. 3.3.3).

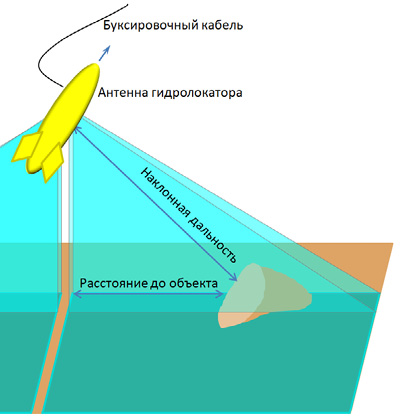

Рис. 3.3.3. Сравнение наклонной дальности и истинного
расстояния до объекта

Интенсивность принимаемого сигнала зависит от жесткости и шероховатости поверхности, например, заиленная поверхность будет давать сигнал слабее, чем отмытый песок. Рельеф дна также влияет на величину обратного рассеяния, так как количество энергии, вернувшейся к приемнику зависит от угла падения луча, чем этот угол ближе к вертикальному, тем выше значения обратного рассеяния. Таким образом, участки, ориентированные в сторону приемника, будут на сонограмме представлены более сильным сигналом (рис. 3.3.4).

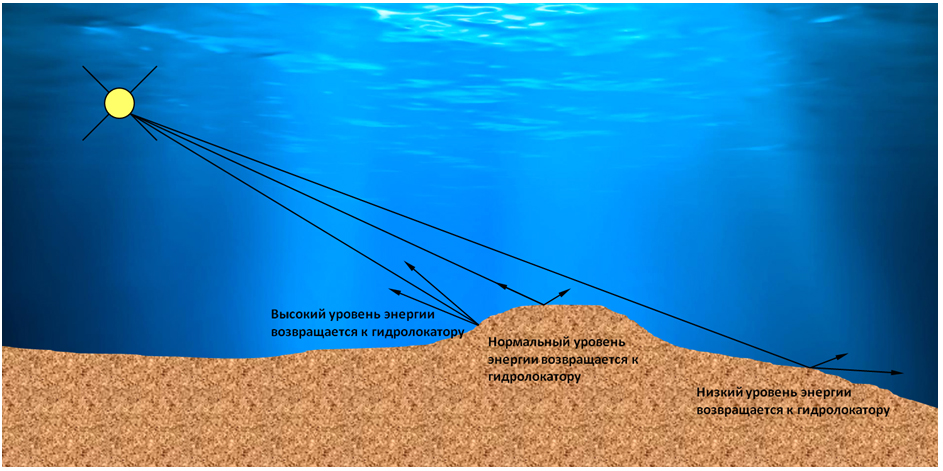

Рис. 3.3.4. Влияние рельефа дна на уровень энергии, который возвращается
к гидролокатору «Жесткость» дна, его шероховатость и угол падения –
основные причины возникновения темных и
светлых участков на сонограммах
