На рис. 1–12 представлены географические карты распределения приходящей на верхнюю границу атмосферы (ВГА) солнечной радиации. Расчеты выполнены В.М. Федоровым и А.А. Костиным.
Карты разработаны Божилиной Е.А. и Туваевой Ю.В. на кафедре картографии и геоинформатики географического ф-та МГУ имени М.В. Ломоносова (www.http://solar-climate.com).
Рис. 1. Пространственное распределение солнечной радиации приходящей
на ВГА Земли за тропический год, Дж/м2

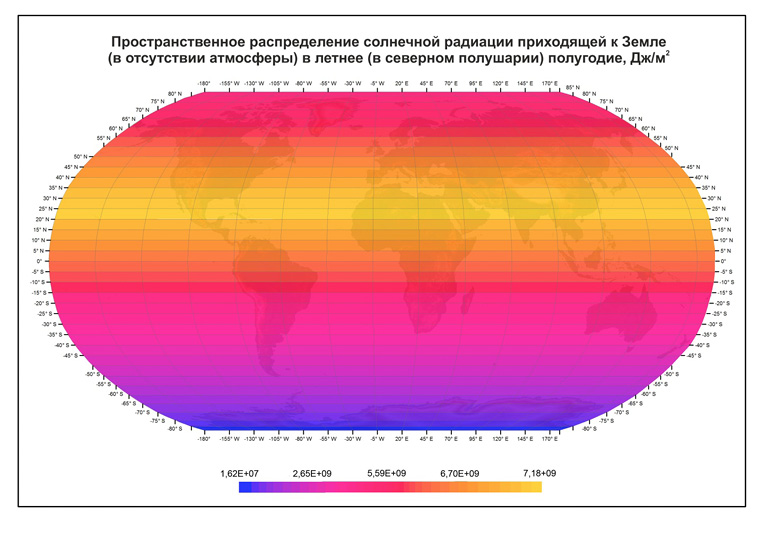

Рис. 2. Пространственное распределение солнечной радиации приходящей
на ВГА Земли в летнее (в северном полушарии) полугодие, Дж/м2
Рис. 3. Пространственное распределение солнечной радиации приходящей
на ВГА Земли в зимнее (в северном полушарии) полугодие, Дж/м2

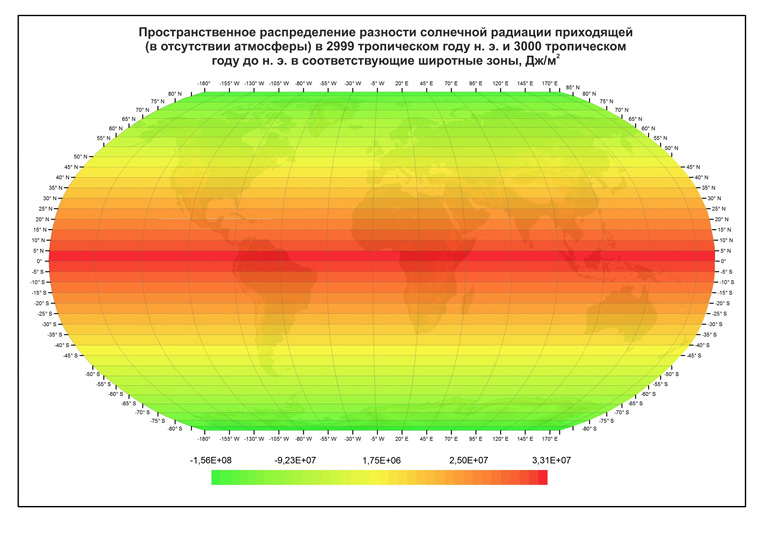

Рис. 4. Пространственное распределение разности солнечной радиации
приходящей на ВГА в 2999 тропическом году н.э. и 3000 тропическом году до н.э.
в соответствующие широтные зоны, Дж/м2
Рис. 5. Пространственное распределение разности солнечной радиации
приходящей на ВГА в 2999 тропическом году н.э. и 3000 тропическом году до н.э.
в соответствующие широтные зоны (в % от среднего многолетнего значения,
приходящей в соответствующие широтные зоны, солнечной радиации)

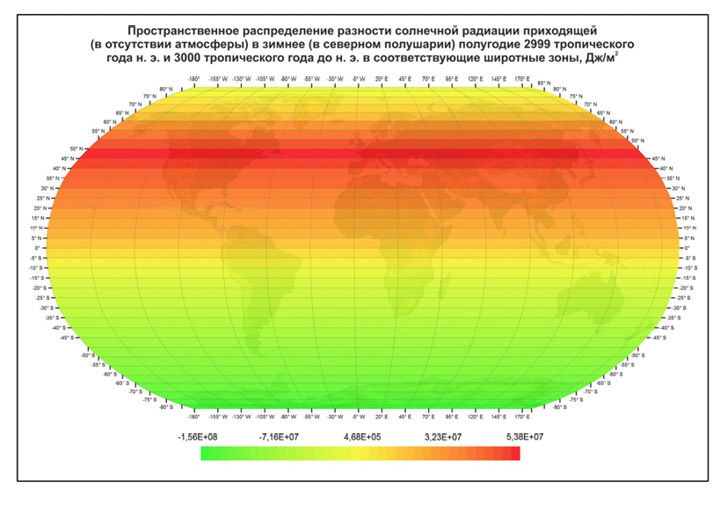

Рис. 6. Пространственное распределение разности солнечной радиации
приходящей на ВГА в зимнее (в северном полушарии)
полугодие 2999 тропического года н.э. и 3000 тропического года до н.э.
в соответствующие широтные зоны, Дж/м2
Рис. 7. Пространственное распределение разности солнечной радиации
приходящей на ВГА в зимнее (в северном полушарии) полугодие 2999
тропического года н.э. и 3000 тропического года до н.э.
в соответствующие широтные зоны (в % от среднего многолетнего значения,
приходящей в соответствующие широтные зоны, солнечной радиации)
Рис. 8. Пространственное распределение разности солнечной радиации
приходящей на ВГА в летнее (в северном полушарии) полугодие
2999 тропического года н.э. и 3000 тропического года до н.э.
в соответствующие широтные зоны, Дж/м2
Рис. 9. Пространственное распределение разности солнечной радиации
приходящей на ВГА в летнее (в северном полушарии)
полугодие 2999 тропического года н.э. и 3000 тропического года до н.э.
в соответствующие широтные зоны (в % от среднего многолетнего значения,
приходящей в соответствующие широтные зоны, солнечной радиации)

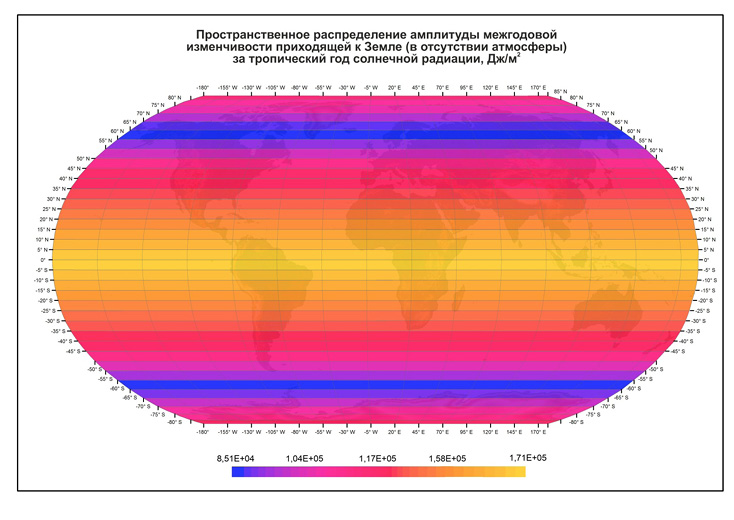

Рис. 10. Пространственное распределение амплитуды межгодовой
изменчивости приходящей на ВГА Земли за тропический год
солнечной радиации, Дж/м2

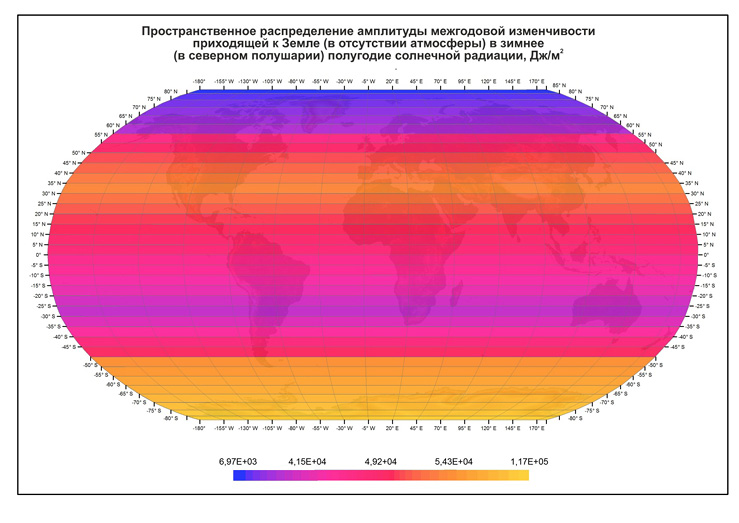

Рис. 11. Пространственное распределение амплитуды межгодовой
изменчивости приходящей на ВГА Земли в зимнее (в северном полушарии)
полугодие солнечной радиации, Дж/м2
Рис. 12. Пространственное распределение амплитуды межгодовой
изменчивости приходящей на ВГА Земли в летнее (в северном полушарии)
полугодие солнечной радиации, Дж/м2

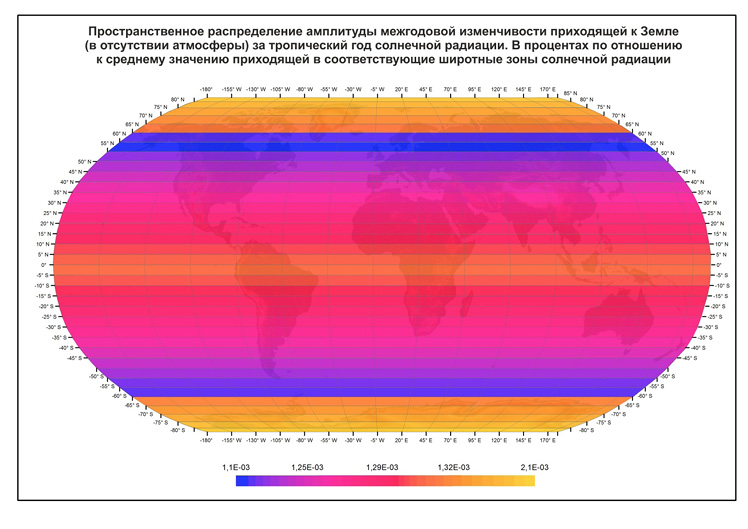

Рис. 13. Пространственное распределение амплитуды
межгодовой изменчивости приходящей на ВГА Земли за тропический год
солнечной радиации. В процентах по отношению к среднему значению
приходящей в соответствующие широтные зоны солнечной радиации
Рис. 14. Пространственное распределение амплитуды межгодовой
изменчивости приходящей на ВГА Земли в зимнее (в северном полушарии)
полугодие солнечной радиации. В процентах по отношению к среднему
значению приходящей в соответствующие широтные зоны солнечной радиации

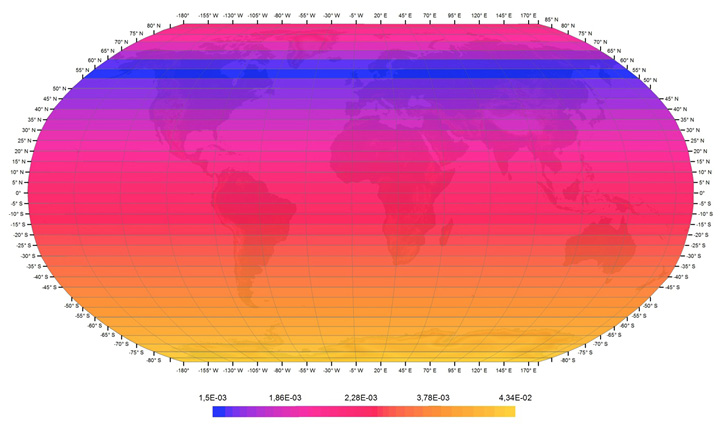

Рис. 15. Пространственное распределение амплитуды
межгодовой изменчивости приходящей на ВГА Земли в летнее
(в северном полушарии) полугодие солнечной радиации.
В процентах по отношению к среднему значению
приходящей в соответствующие широтные зоны солнечной радиации
