Trace length (Изменение длины трассы)
Модуль используется для смены количества отсчетов в трассах потока.
Если новое значение количества отсчетов меньше, чем старое, то трассы обрезаются. В противном случае они дополняются нулями до новой длины.
Эта процедура может быть полезна в следующих целях:
- Приведение данных из разных входных последовательностей к одному количеству отсчетов
- Добавление нулевых отсчетов к трассам с целью обеспечить пространство для статического сдвига
- Обрезание ненужной части трассы для увеличения скорости обработки.

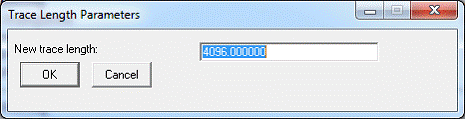

Параметры модуля
New trace length – новая длина трассы в мс.
T-K Migration (T-K миграция)
Модуль предназначен для T-K миграции одноканальных, отсортированных по общему удалению, или суммированных по ОГТ данных. Миграция осуществляется в временной волно-числовой области (Т-К).
Основным преимуществом этого метода является его высокая точность для случая крутопадающих и даже переворачивающихся отражающих горизонтов и скоростей, изменяющихся с глубиной.
Его основным недостатком является то, что в данном методе не учитываются латеральные скоростные изменения. Как и в любых методах миграции, правильное задание скоростей миграции является критичным.
Метод требует, чтобы пользователь задал интервальную скорость как функцию времени. Заметьте, что интервальные скорости обычно выше среднеквадратичных.
Параметры модуля

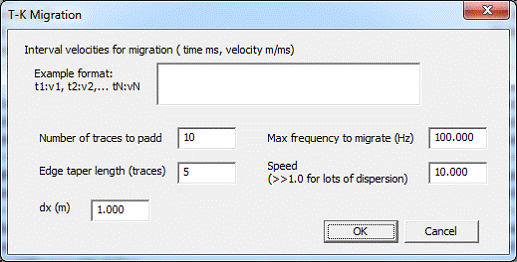

При активации модуля появляется диалоговое окно:
Interval velocities for migration – задайте в этом поле пары интервальные скорости, которые будут использоваться при миграции в виде пар значений время:интервальная_скорость (пары разделяются запятыми). Время в мс, скорости – в км/с.
Number of traces to pad – укажите количество нулевых трасс, добавляемых к данным перед выполнением БПФ для уменьшения циклических эффектов БПФ.
Maximum frequency to migrate (Hz) – максимальная когерентная частота (в Гц), предположительно содержащаяся в данных. На частотах выше указанной в этом поле после миграции возможна дисперсия. Чем ниже выбранное значение, тем выше скорость вычисления миграции.
Edge taper length (traces) – ширина краевых функций окна (в трассах). Оба края разреза будут сглажены весовой функцией в окне этой ширины, причем самые внешние трассы будут нулевыми.
Speed (>>1 for lots of dispersion) – повышая этот фактор до значения больше чем один вы уменьшаете вычислительное время ценой увеличения дисперсии высоких частот для границ с большими наклонами. Значение по умолчанию (1.0) не должно порождать значительной дисперсии. Этот параметр особенно полезен во время тестирования различных скоростных функций.
dx(m) – шаг по профилю в м.
